A opção Parede – resultados (diagramas) permite a apresentação dos resultados do projeto de paredes de CA. A opção está disponível selecionando:
- Layout Parede – resultados
- Comando Resultados/Diagramas no menu.

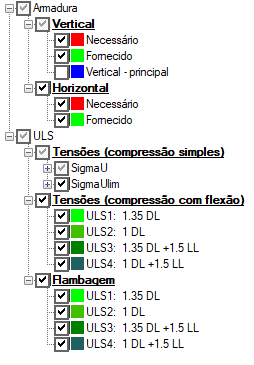

O gerenciamento dos resultados a serem apresentados em diagramas é possível devido às opções na árvore na parte direita do layout Parede – resultados.
Um diagrama ou um grupo de diagramas selecionados são exibidos após ser ativado o campo localizado à esquerda de uma opção selecionada e depois de clicar no botão Aplicar (ou pressionar Enter).
Os componentes destacados em negrito correspondem à geração de diagramas separados. Isso significa que se dois componentes marcados forem selecionados, dois diagramas separados serão apresentados. Os resultados em níveis inferiores de uma determinada categoria são exibidos em um diagrama para essa categoria.
A cor de qualquer diagrama pode ser alterada clicando duas vezes no campo que apresenta a cor de um diagrama, na caixa de diálogo para o gerenciamento de resultados.
A faixa de resultados apresentada nos diagramas depende do método de cálculo e da norma selecionados.
Na parte inferior da caixa de diálogo de resultados, encontra-se a lista do menu suspenso para a seleção de um conjunto predefinido de resultados. Após selecionar um conjunto na lista, os diagramas definidos no conjunto são apresentados. Alguns conjuntos predefinidos, bem como a faixa de resultados apresentada para um determinado conjunto, dependem da norma e do método de cálculo selecionados. Os conjuntos definidos no programa incluem o conjunto de NOTAS, que desempenha um papel muito significativo. Ele apresenta os resultados que serão anexados à nota de cálculo gerada (se a opção Resultados do cálculo – diagramas estiver selecionada para a geração de uma nota).
Também é possível adicionar e excluir qualquer número de conjuntos definidos pelo usuário. É possível modificar os conjuntos predefinidos existentes, mas não excluí-los.
Para definir ou modificar um conjunto de resultados selecionado após escolher os diagramas apropriados, pressione o botão “+” e, em seguida, especifique o nome de um novo conjunto (ou conjunto modificado). Um conjunto selecionado (exceto no caso de um conjunto predefinido) é excluído após a seleção de um determinado conjunto na lista e ao pressionar o botão “-”.
