Saiba mais sobre as guias, o visualizador de gráficos e as tabelas que mostram os parâmetros e os resultados.

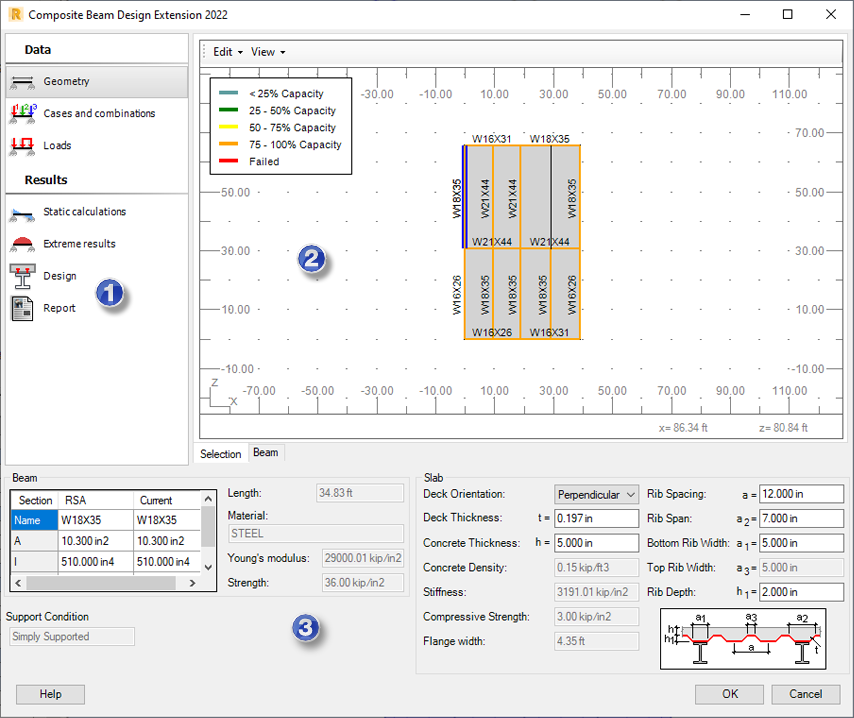

A Extensão do projeto de viga composta contém os seguintes elementos:
- 1. Guias
- Elas estão divididas em dois grupos:
Dados
- Geometria
- Casos e combinações
- Cargas. Essa guia estará disponível se você selecionar o método Mecanismo interno para calcular as forças internas.
Aqui é possível revisar os dados e especificar as configurações para a geometria do modelo, as cargas e as combinações de cargas.
Resultados
- Cálculos estáticos
- Resultados extremos
- Projeto
- Relatório
Aqui é possível rever os resultados de cálculos estáticos do modelo do Robot, executar o projeto e exibir uma nota de cálculo.
- 2. Visualizador de gráfico
- Ele exibe uma estrutura analisada ou uma única viga ou diagramas de resultados, dependendo de uma guia e das configurações selecionadas.
- 3. Tabelas com parâmetros e resultados
- O conteúdo das tabelas depende de uma guia. As tabelas permitem revisar e ajustar os parâmetros e os resultados de uma viga selecionada no visualizador de gráficos. Aqui também é possível selecionar os resultados para exibir em diagramas ou especificar as configurações do relatório.
