Geometria

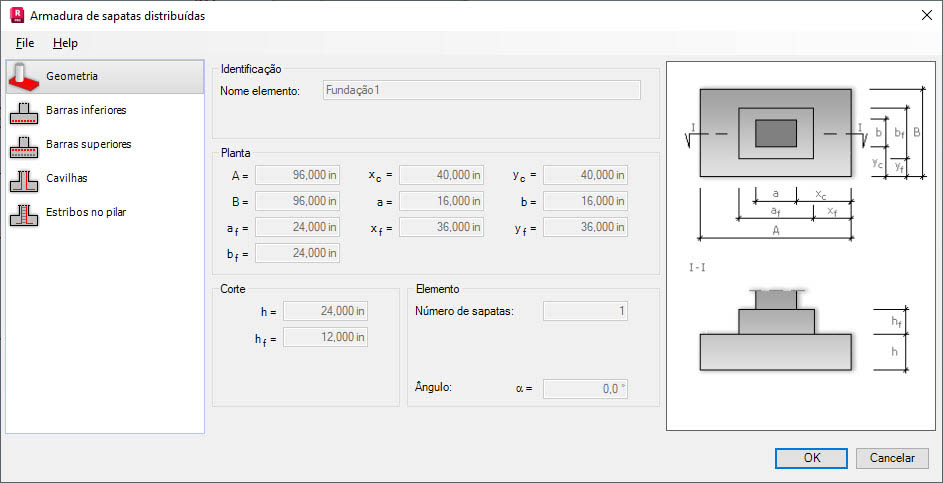

Armadura de sapatas distribuídas - iniciado a partir do Autodesk® Revit®.

Os parâmetros da geometria da sapata distribuída, incluem:

• Parâmetros de identificação (família e tipo) de uma sapata distribuída carregada a partir de um modelo do Revit
• Cotas da planta
• Cotas de cortes
• Parâmetros do elemento, incluindo o número de sapatas, nível, deslocamento e ângulo.

Formas permitidas de uma sapata distribuída e a coluna:

• Sapata distribuída
  • retângulo simples
  • retângulo duplo
  • trapezóide
• Colunas adjacentes
  • Retangular RC
  • Circular RC
  • Aço
  • Nenhuma coluna adjacente

Se a opção Salvar os dados sem a geração da armadura não for selecionada, as barras de armadura são geradas e exibidas no Autodesk® Revit®. Se esta opção for selecionada, os dados da armadura são gerados (e podem ser utilizados após reiniciar a extensão), mas as barras de armadura não podem ser exibidas no Autodesk® Revit®.

Armadura de sapatas distribuídas - iniciado a partir do Autodesk Robot Structural Analysis

Especifique os seguintes dados na parte superior da caixa de diálogo:

• nome de uma sapata distribuída
• número de sapatas distribuídas definidas
• cotas da sapata distribuída (em plantas e cotas de corte).
