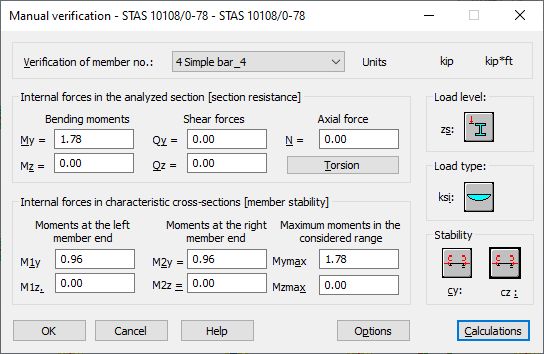

As opções na caixa de diálogo Verificação manual permitem a verificação de um membro de aço para os valores de força definidos pelo usuário, de acordo com os requisitos da norma de aço romena STAS 10108/0-78. Essa caixa de diálogo é acessada pelo seguinte comando de menu: Análise > Projeto de estrutura de barra > Projeto de membros de aço/alumínio > Cálculos manuais. Em seguida, a caixa de diálogo abaixo apresentada é exibida na tela.
Para executar a verificação de um membro da estrutura sujeito à ação de forças internas definidas pelo usuário, siga as etapas abaixo:
- no campo Verific. do núm. do membro, selecione um membro a ser verificado
- No campo Forças internas na seção analisada, insira os valores das forças internas apropriadas (as unidades usadas são apresentadas no canto superior direito da caixa de diálogo).
- após pressionar o botão Torção, defina as forças do projeto resultantes da análise de torção
- no campo Forças internas em seções transversais características, insira os valores das forças internas relevantes nas extremidades esquerda e direita de um membro e ao longo do comprimento do membro (as unidades usadas são apresentadas no canto superior direito da caixa de diálogo)
- determine o nível de carga, o tipo de carga e os padrões de distribuição de momentos de dobra (pressionando os ícones apropriados, o que resulta na abertura das caixas de diálogo)
- após pressionar o botão Opções, selecione as opções de cálculo
- pressione o botão Cálculos.
Após você pressionar o botão Cálculos, o programa executará a verificação de um membro e, em seguida, quando concluir, a caixa de diálogo que apresenta os resultados do cálculo será exibida na tela.
