Use essa caixa de diálogo para definir os valores limite de esbeltez dos membros sujeitos a compressão e tensão.
Acesso
- No layout Projeto de aço/alumínio, clique em Configuração na caixa de diálogo Cálculos.
- Na caixa de diálogo Configuração, clique em Definir.
Nota: A norma SP16.13330.2017 substitui as versões anteriores SNiP II-23-81 e SP16.13330.2011 da norma para as estruturas de aço. Portanto, todas as referências a tabelas ou seções da norma se aplicam à norma SP16.13330.2017, exceto quando especificado de outra forma.

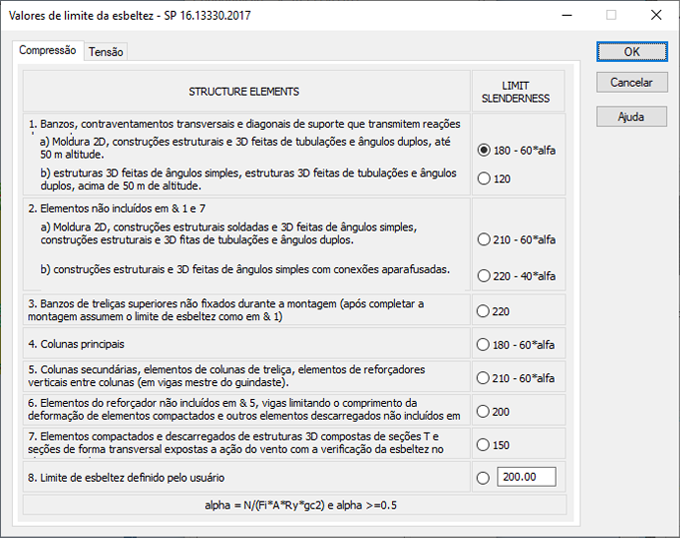

Caixa de diálogo Elementos
- Guia Compressão
- A guia Compressão contém um conjunto de elementos de estrutura para os quais os valores limite de esbeltez de um elemento sujeito a compressão são definidos pela norma na tabela 32. Se um caso incluindo o coeficiente alfa for selecionado, o programa definirá automaticamente o limite de esbeltez durante os cálculos e o comparará com a esbeltez real calculada para o membro analisado.
Nota: Se você estiver usando a versão da norma SNiP II-23-81, consulte a tabela 19 da norma.
- Tensão
- A guia Tensão abrange um conjunto de elementos de estrutura para os quais os valores limite de esbeltez dos elementos sujeitos a tensão são definidos pela norma na tabela 33.
Nota: Se você estiver usando a versão da norma SNiP II-23-81, consulte a tabela 20 da norma.
Se o membro estiver sujeito a compressão ou tensão, o programa reconhecerá automaticamente o valor limite que deve ser aplicado durante o cálculo.
