Adicionar um ponto para edição de forma

É possível usar a ferramenta Adicionar ponto para adicionar pontos singulares à geometria do elemento. Os pontos são usados pelas ferramentas de modificação de forma para alterar a geometria de elementos.

1. Selecione o elemento a ser modificado.
2. Clique em Modificar | guia <Elemento>painel Edição de formaAdicionar ponto.
3. No painel Adicionar ponto, selecione um método e uma referência para adicionar pontos.
   • Ao longo da superfície – Os pontos são adicionados em relação à superfície. O valor exibido próximo ao cursor relata a elevação da superfície com base na configuração Base da elevação. Os pontos serão adicionados usando o valor de Deslocamento da superfície.
   • Absoluto – Os pontos são adicionados com base no valor da elevação. O valor exibido próximo ao cursor relata a elevação da superfície com base na configuração Base da elevação.

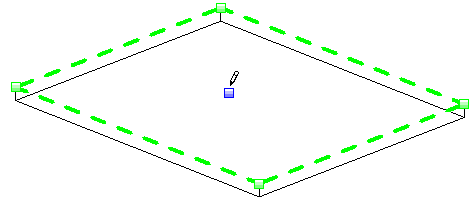

4. Clique na face ou nas arestas do elemento para adicionar pontos. Consulte Modificar a forma de um elemento para alterar a elevação do ponto após ele ser colocado.
