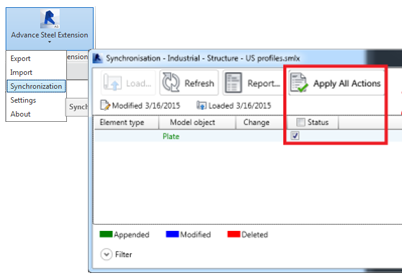

Utilize o processo de sincronização com o Advance Steel Extension para atualizar o modelo do Revit com as alterações feitas no Advance Steel.
A sincronização é um processo que permite atualizar as modificações utilizando o formato smlx, sem ter que voltar a importar toda a estrutura.
O fluxo de trabalho de sincronização:

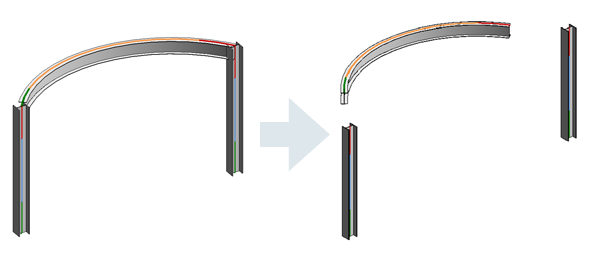

Para localizar rapidamente objetos do modelo do Revit, é possível clicar duas vezes nas linhas (modificada ou excluída) dentro da caixa de diálogo Synchronization para realçar e ampliar os objetos no modelo. Se o elemento não estiver visível na vista atual, então, será aberta uma vista na qual o elemento é visível. Em casos nos quais o elemento não é visível em nenhuma vista do projeto, uma mensagem de aviso será exibida informando que nenhuma vista pode ser encontrada:
A caixa de diálogo Synchronization funciona com as unidades e as tolerâncias definidas na caixa de diálogo Unidades do projeto do Revit. Você pode gerenciar o número de linhas modificadas exibido na caixa de diálogo Synchronization modificando a tolerância da unidade na caixa de diálogo Unidades do projeto.
Na caixa de diálogo Synchronization, as caixas de seleção principais trabalham com os filtros aplicados. Se os objetos forem selecionados com os filtros e a caixa de marca principal estiver ativada, somente estas linhas irão ter caixas de marca individuais selecionadas.

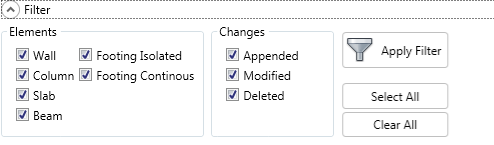

Caixa de diálogo Sincronização - Caixas de marcas principais | Caixa de diálogo Sincronização - Filtros de seleção |
---|---|
![]() |
![]() |
Nas imagens a seguir há um exemplo:

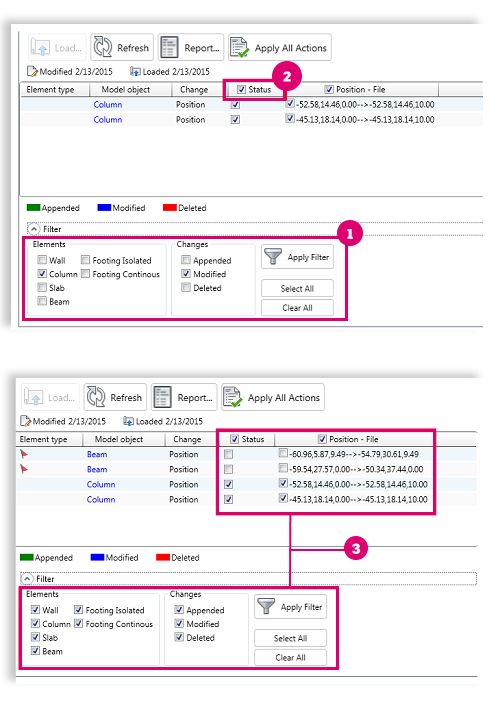

Os elementos de coluna foram selecionados para serem exibidos . A caixa principal Status foi marcada
. Todos os objetos foram tornados visíveis novamente
.
Na caixa de diálogo, você verá que somente a coluna Linhas têm diferentes caixas de marcas selecionada.

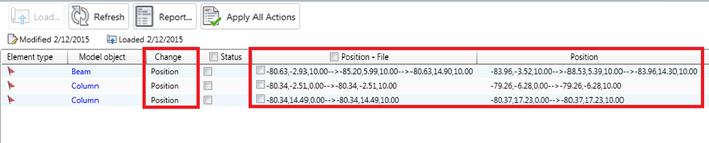

A caixa de diálogo Synchronization exibe as alterações de Position e Offset em uma única linha de modificação. Você é solicitado a fornecer os pontos de coordenadas dos pontos inicial e final do sistema de eixo. Isso se aplica para todos os elementos lineares, incluindo vigas curvadas. Os eixos retos são definidos por 2 pontos com a seguintes sintaxe "0,0,0->1500,0,0" e os eixos das vigas curvadas são definidos por 3 pontos "0,0,0->1500,1500,0->3000,0,0", onde as coordenadas do meio representam o ponto do meio da viga curvada.

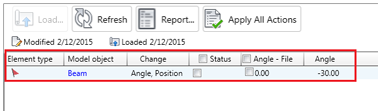

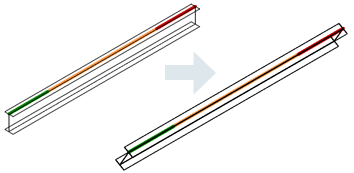

As rotações de corte de viga e coluna são identificadas e aplicadas usando a caixa de diálogo Synchronization do Revit. A alteração é exibida com a palavra Angle.
As seguintes modificações de placa podem ser sincronizadas no Revit:

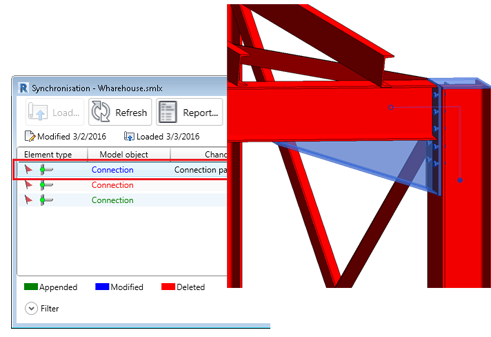

Para exibir os recursos acima mencionados, um modelo do Revit foi exportado e, a seguir, importado no Advance Steel. Aqui, várias conexões foram modeladas entre os elementos estruturais. Após esta etapa, o modelo foi exportado novamente, desta vez com do Advance Steel, e os objetos de placa foram sincronizadas com o modelo inicial do Revit.
Consulte o exemplo nas imagens abaixo:
Modelo do Advance Steel | Modelo do Revit | Processo de sincronização do Revit | Modelo do Revit sincronizado |
![]() |
![]() |
![]() |
![]() |
No exemplo a seguir, a placa de base do canto foi rotacionada em 90 graus no modelo do Advance Steel.
Quando esta modificação for sincronizada de volta no modelo do Revit, a diferença será indicada como uma alteração de posição.

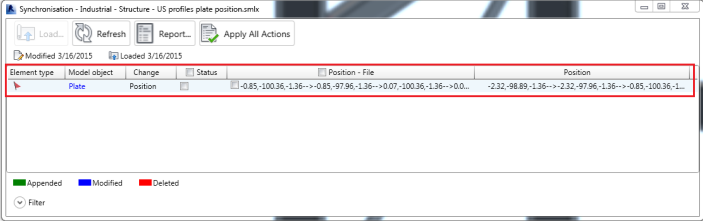

A caixa de diálogo Sincronizar compara as coordenadas da cada ponto que definem a placa e exibe a interface como: "-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à…".
Se a alteração for aplicada, o canto da placa de base será rotacionado para a nova posição.
Modelo do Advance Steel | Modelo do Revit | Processo de sincronização do Revit | Modelo do Revit sincronizado |
![]() |
![]() |
![]() |
![]() |

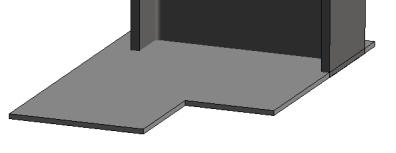

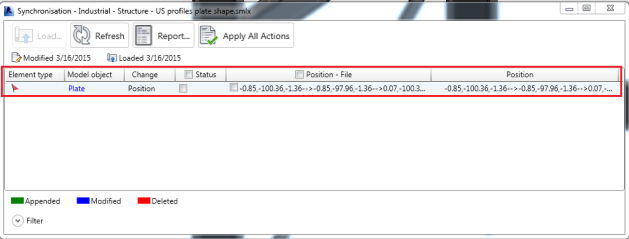

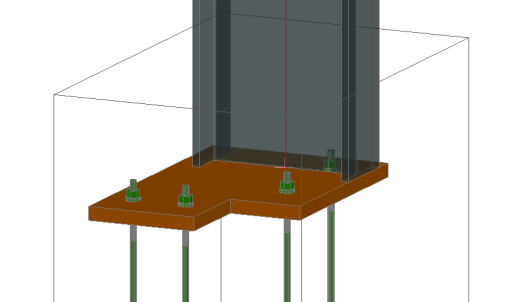

No próximo exemplo, a forma da placa de base foi modificada no modelo do Advance Steel. Quando esta modificação for sincronizada de volta no modelo do Revit, a diferença será indicada como uma alteração de posição. A caixa de diálogo Sincronização compara as coordenadas de cada ponto que definem a placa e as exibe na interface como: “-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à…”.
Se a alteração for aplicada, a forma da placa será alterada de acordo.
Modelo do Advance Steel | Modelo do Revit | Processo de sincronização do Revit | Modelo do Revit sincronizado |
![]() |
![]() |
![]() |
![]() |

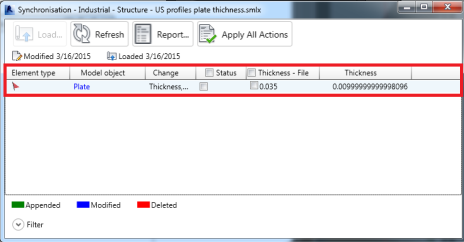

No exemplo a seguir, a espessura da placa foi aumentada no modelo do Advance Steel. Quando esta modificação for sincronizada de volta no modelo do Revit, a diferença será indicada como uma alteração de espessura. Se a modificação for aplicada, a espessura da placa é alterada de acordo com o novo valor.
Modelo do Advance Steel | Modelo do Revit | Processo de sincronização do Revit | Modelo do Revit sincronizado |
![]() |
![]() |
![]() |
![]() |

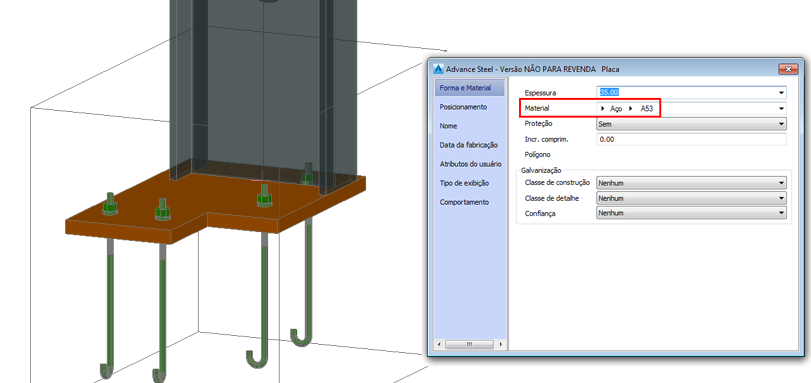

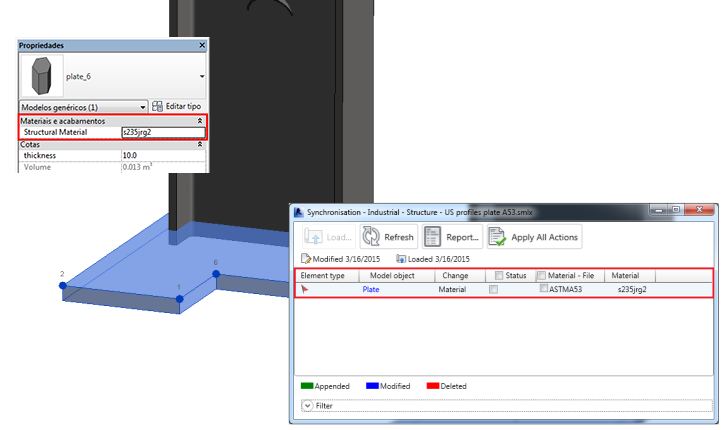

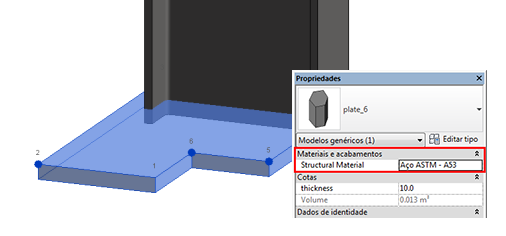

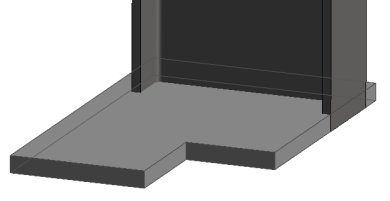

No exemplo a seguir, o material da placa de base foi modificado para “Aço ASTM A53" no Advance Steel. Esta modificação foi então sincronizada no projeto do Revit. A diferença é indicada como uma alteração de material. Se a modificação for aplicada, o material da placa é alterado de acordo com o novo valor.
Modelo do Advance Steel |
![]() |
Processo de sincronização do modelo do Revit |
![]() |
Modelo do Revit sincronizado |
![]() |
