Dividir paredes estruturais e pisos em montagens

Divida as paredes estruturais e pisos em painéis de configuráveis para montagens.

Quando você usa a ferramenta Pré-moldado (Dividir) em paredes estruturais, pisos estruturais, lajes de fundação, é possível criar uma montagem de painéis, conexões, elevadores e placas para documentação e fabricação.

Crie montagens com base nos seguintes elementos estruturais:

• paredes estruturais
• pisos estruturais
• lajes de fundação.

É possível especificar quais painéis, conexões, elevadores e armaduras usar para a montagem completa.

1. Clique na guia Pré-moldado painel Segmentação (Dividir).
2. Na barra de opções, selecione Múltiplos para permitir a seleção de múltiplos elementos.
3. Na área de desenho, selecione os elementos estruturais.
4. Na barra de opções, clique em Concluir.
5. Para pisos e lajes, a caixa de diálogo Propriedades da laje será aberta. Selecione o tipo apropriado de piso para painéis: Laje alveolar, Laje sólida ou Laje da viga-mestra. Em seguida, clique em OK.


Peças e montagens são criadas com base nas configurações na caixa de diálogo Configuração.

Alternativamente, é possível selecionar os elementos estruturais na área de desenho e, em seguida, clicar na guia Pré-moldado painel Segmentação (Dividir).

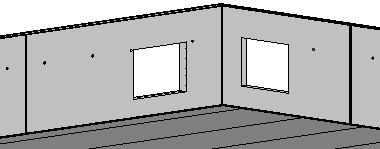

Na parede estrutural, piso estrutural e elementos da laje de fundação, a ferramenta Dividir irá:

• Criar peças.
• Divida as peças com o comando Dividir do Revit.
• Colocar conexões e armadura.
• Crie montagens com base em peças.

Nota: Se você alterar o limite da parede de qualquer forma, as montagens serão atualizadas sem considerar as regras de segmentação ou conexão. Para obter a segmentação e as conexões corretas, selecione as montagens modificadas e use a ferramenta (Dividir). A montagem deve ser selecionada, não a parede original. Caso contrário, a parede será dividida sem considerar a divisão anterior.
