Modificar um contraventamento estrutural

Após adicionar um elemento de contraventamento, você pode modificar as propriedades do contraventamento para controlar como ele mantém sua posição ao longo da viga.

O ponto final do contraventamento pode ser mantido na viga por uma distância ou por uma relação dos pontos finais da viga. Se você modifica a posição ou comprimento da viga anexada, os contraventamentos se adaptam à alteração, dependendo das configurações de contraventamento selecionadas.

Observe que você pode modificar a geometria do contraventamento muito parecido como nas vigas estruturais. Isso inclui deslocamentos, recuos de corte e posicionamento em relação às linhas de localização.

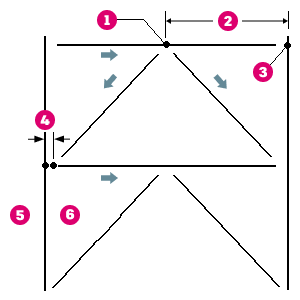

Propriedades de anexo de contraventamento

Localização do nó final do contraventamento.

Início da distância ou relação do anexo.

Início do anexo até o elemento referenciado (final).

Fim da distância ou relação do anexo.

Fim do anexo até o elemento de referência (inicial).

Localização do nó inicial do contraventamento.

Para modificar as propriedades do contraventamento

1. Selecione um contraventamento.
2. Na paleta Propriedades, em Estrutural, selecione o Tipo inicial de anexo.
   • Distância: se o ponto inicial do contraventamento estiver colocado em uma viga, esse valor especificará a distância entre a propriedade Início do anexo até o elemento de referência especificada e o ponto inicial do contraventamento.
   • Relação: se o ponto inicial do contraventamento é colocado em uma viga, este valor especifica o percentual ao longo da viga onde o ponto inicial é colocado. Por exemplo, 0.5 iria colocar o ponto inicial no meio do caminho entre cada extremidade da viga anexada.

   Depois de selecionar uma das opções, insira um valor para Coeficiente inicial do anexo e Distância inicial do anexo. Se o ponto inicial do contraventamento for colocado em uma coluna, esta opção não está disponível para a extremidade do contraventamento.

3. Selecione um valor para a propriedade Início do anexo até o elemento de referência. Isso especifica em qual extremidade do elemento referenciado (a viga) a partir do qual a distância ou o coeficiente inicial do anexo é medido.
   Nota: Se o nó inicial do contraventamento estiver anexado a uma coluna ou parede, você poderá definir o nível e deslocamento para especificar a altura do ponto.
4. Na paleta Propriedades, em Estrutural, selecione o Tipo de anexação na extremidade.
   • Distância: se o ponto final do contraventamento estiver colocado em uma viga, esse valor especificará a distância entre a propriedade Final do anexo até o elemento de referência especificada e o ponto final do contraventamento.
   • Relação: se o ponto final do contraventamento é colocado em uma viga, este valor especifica o percentual ao longo da viga onde o ponto final é colocado. Por exemplo, 0.5 iria colocar o ponto final no meio do caminho entre cada extremidade da viga anexada.

   Depois de selecionar uma das opções, insira um valor para Coeficiente final do anexo e Distância final do anexo. Se o ponto final do contraventamento for colocado em uma coluna, essa opção não estará disponível para o final do contraventamento.

5. Selecione um valor para a propriedade Final do anexo até o elemento de referência. Isso especifica em qual extremidade do elemento referenciado (a viga) a partir do qual a distância ou o coeficiente final do anexo é medido.
   Nota: Se o nó final do contraventamento estiver anexado a uma coluna ou parede, você poderá definir o nível e deslocamento para especificar a altura do ponto.
