Modificar uma conexão personalizada

Edite os componentes de uma conexão personalizada.

1. Selecione a conexão personalizada.
2. Clique em Modificar | guia Conexões estruturais painel Conexão (Editar).
3. No painel Editar tipo de conexão personalizada, clique em:
   • (Adicionar) para selecionar subelementos que incluirão o tipo de conexão personalizada.
   • (Remover) para excluir subelementos selecionados do tipo de conexão personalizada.
     Nota: Remover um elemento da conexão personalizada excluirá automaticamente o elemento correspondente do projeto.

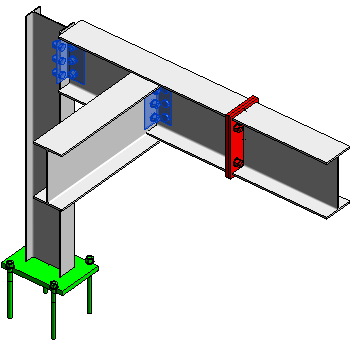

   Nota: É possível adicionar conexões padrão a conexões personalizadas previamente definidas, mas somente quando o número inicial de elementos hospedeiros não for alterado. Por exemplo, na imagem abaixo, a conexão personalizada original consiste em dois ângulos de recorte (azul). A conexão personalizada é anexada à coluna estrutural para uma placa de base (verde) poder ser adicionada. No entanto, no caso da sobreposição de emenda da placa frontal (vermelho), uma viga adicional que não foi anexada à conexão personalizada original seria necessária. Por isso, a sobreposição de emenda da placa frontal não pôde ser adicionada à conexão personalizada.


4. No painel Editar tipo de conexão personalizada, clique em (Concluir) para aceitar as modificações da conexão personalizada ou clique em (Cancelar) para fechar o painel sem salvar as alterações.

Nota: Isso redefine a conexão personalizada. Se o modelo contiver várias instâncias do tipo de conexão personalizada modificada, todas as instâncias serão atualizadas (incluindo os parâmetros da instância). Você será avisado antes de executar essa ação.
