Em uma vista de planta, os elementos de framing estrutural de concreto unidos são exibidos de forma irregular ou partes da geometria desaparecem quando você especificar o Nível de detalhe da vista para Médio ou Fino.
Problema: o plano de corte da faixa da vista está efetuando a intersecção com a geometria dos elementos de esqueleto estrutural de concreto. Normalmente, as vigas de concreto com forma irregular mostram sua geometria completa em todos os três níveis de detalhe. No entanto, quando os elementos de esqueleto estrutural de concreto se unem, eles se tornam cortáveis e são sucetíveis aos planos de corte da vista.
Para obter um exemplo básico deste comportamento, considere usar um caibro pan com bordas. A linha pontilhada verde no seguinte perfil do caibro representa a percepção do plano de corte da vista.
Quando os níveis de detalhe forem especificados, a diferença de comportamentos entre elementos de esqueleto estrutural individuais e unidos é mais aparente.

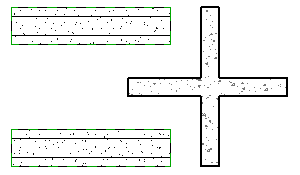

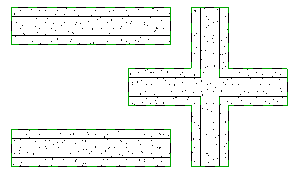

| Nível de detalhe: Baixa resolução | Nível de detalhe: Médio ou Fino |
|
|
Nos níveis de detalhe Médios e Finos, as vigas desunidas permanecem não cortadas, enquanto as vigas unidas respeitam o plano de corte da faixa da vista.
Solução: ajuste as configurações da faixa de vista para incluir todo o elemento. Em alguns casos, pode ser necessário utilizar filtros e ocultar ou isolar os elementos para obter a vista desejada.
