Quando a análise dos sistemas falha, a seguinte mensagem é exibida na parte superior do Relatório de análise encontrado na vista Relatórios: “A simulação do EnergyPlus não conseguiu gerar um relatório para a análise de sistemas”.
Se uma análise dos sistemas falhar, verifique o registro de erros eplusout.err localizado na pasta temporária do sistema.
No Windows Explorer, digite %temp% para abrir rapidamente a pasta temporária e procurar uma pasta com o mesmo nome que o fluxo de trabalho de análise selecionado. Dependendo das configurações de segurança do Windows, você pode ter mais uma pasta gerada pelo sistema.
O caminho da pasta será semelhante a este: C:\Usuários\<logon>\AppData\Local\Temp\3\fbf31253-58bb-4d1a-b5db-ae57c7b3aee2\Dimensionamento e cargas dos sistemas AVAC. O arquivo de registro eplusout.err está localizado na subpasta \run.
| Motivos para a falha da análise dos sistemas | Solução |
|---|---|
|

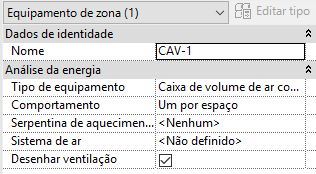

Observe que o cenário a seguir não gerará um arquivo de registro porque a execução da análise de sistemas falhou. O equipamento de zona, como uma Caixa de volume de ar constante, requer um sistema de ar, mas não está atribuído nenhum.  Um ícone de aviso é exibido no Navegador do sistema do equipamento de zona que requer um sistema de ar.  |
Atribua um sistema de ar ao equipamento de zona. Consulte Equipamento de zona. |
| O ponto de definição de aquecimento (22°C) é maior do que o ponto de definição de resfriamento (21°C) criando um paradoxo de aquecimento/resfriamento.
Uma mensagem similar à seguinte será exibida na parte inferior do arquivo eplusout.err: **LoadToHeatingSetPoint=-6603.432, LoadToCoolingSetPoint=-7759.433 **ZoneTempIndZnLd=32035.45 **ZoneTempDepZnLd=1156.00 **Zone HeatingThermostatSetPoint=22.00 **Zone CoolingThermostatSetPoint=21.00 Fatal** Program terminates due to above conditions. |
Atribua os pontos de definição corretos na zona padrão e execute novamente a análise de sistemas. |
| Não está atribuído nenhum sistema de ar ao equipamento de zona ou o equipamento de zona que usa um sistema de ar não está atribuído a nenhum espaço analítico.
Uma mensagem similar à seguinte será exibida na parte inferior do arquivo eplusout.err: **Fatal** Preceding errors cause termination Summary of Errors that led to program termination: Reference severe error count=2 Last severe error=An outlet node inAirLoopHVAC=" AHU-1 " is not connected to any zone ***Warning: Node connection errors not checked - most system input has not been read (see previous warning. ***Fatal error -- final processing. Program exited before simulations began. See previous error messages. |
Assegure-se de que todos os sistemas de ar estejam associados a um espaço analítico. Exclua qualquer um que não seja usado. Consulte Suposições do sistema de ar. |

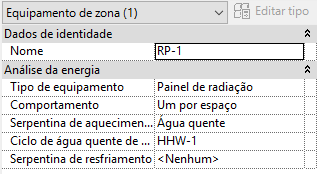

O equipamento de zona que inclui serpentinas, como um Painel de radiação, não tem uma ou mais serpentinas atribuídas.
 A análise dos sistemas falhará e uma mensagem similar a seguinte será exibida na parte inferior do arquivo eplusout.err: **Severe** <root>[Coil:Cooling:Water][RP-1-1 Cooling Coil] - Missing required property 'water_inlet_node_name'. **Severe** <root>[Coil:Cooling:Water][RP-1-1 Cooling Coil] - Missing required property 'water_outlet_node_name'. **Fatal** Errors occurred on processing input file. Preceding condition(s) cause termination. |
Na paleta Propriedades, especifique uma Serpentina de resfriamento e execute novamente a análise dos sistemas. |
