Dobra de piso e linhas divisórias

A nova funcionalidade facilita o controle de linhas de dobra e de divisão em pisos editados por forma. Use as linhas de dobra e de divisão geradas automaticamente para representar as condições do piso no modelo.

Controles de visibilidade

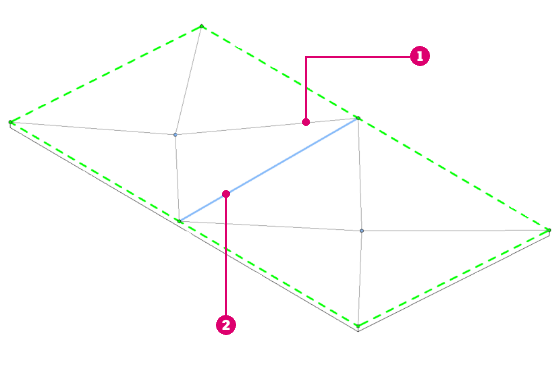

Os objetos de piso editados por forma têm linhas de dobra e/ou linhas divisórias . Essas linhas são onde os planos do piso editado por forma efetuam a interseção e alteram as inclinações do piso. A categoria de pisos contém subcategorias para linhas de dobra e linhas divisórias. Use essas subcategorias para controlar como as linhas são exibidas nas vistas do modelo.

Use sobreposições de visibilidade e gráficos para controlar as linhas em uma única vista ou use estilos de objeto para controlar como as linhas aparecem em todas as vistas.

Quando um modelo existente que contém pisos editados por forma é atualizado para o Revit 2023, as linhas de aresta internas são convertidas em linhas de dobra e linhas divisórias. As linhas divisórias herdam as configurações de visibilidade e gráficos para arestas internas antes da atualização. Consulte Exibição de visibilidade e gráficos em vistas de projeto e Estilos de objeto para obter informações adicionais sobre a aparência dos elementos no modelos.

Converte linhas de dobra em linhas divisórias

No modo de edição por forma ou usando a tecla Tab para realçar e selecionar uma linha de dobra, converta as linhas de dobra em linhas divisórias. Consulte Converter linhas de dobra em linhas divisórias para obter informações adicionais.

Nota: Só é possível converter linhas de dobra em linhas divisórias. Não é possível converter linhas divisórias em linhas de dobra. As linhas de dobra que foram convertidas em linhas divisórias podem ser convertidas de volta excluindo a linha de divisão.
