Foram feitos vários aprimoramentos para suportar a vinculação/importação de arquivos CAD.
Vincular
- AXM (FormIt)
- OBJ
- STL
Ativar corte nas vistas
Os arquivos CAD têm um parâmetro de instância para permitir o corte de elementos 3D no arquivo CAD. Quando o parâmetro de instância está ativado, a geometria 3D é exibida como cortada quando o plano de corte da vista fizer interseção com a geometria 3D. Quando o parâmetro de instância não está ativado, a geometria CAD é exibida como projetada em vistas, mesmo quando o plano de corte interseciona a geometria 3D do arquivo CAD. Consulte Sobre como cortar a geometria de entrada.

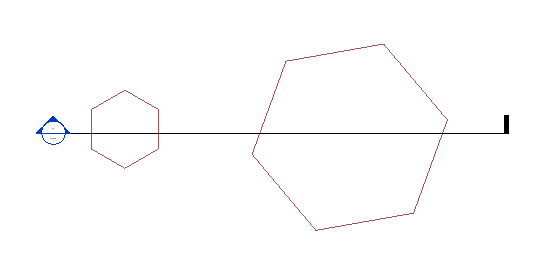

Vista da planta do arquivo CAD

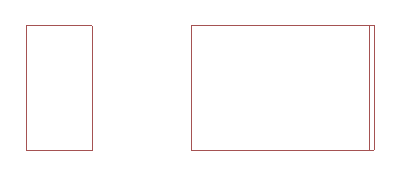

 Ativar corte nas vistas – Desativado |

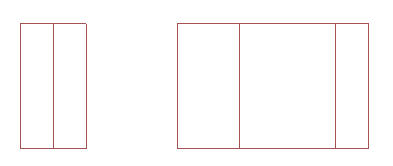

 Ativar corte nas vistas – Ativado |
Posicionamento da importação de CAD
Todos os tipos de arquivo CAD suportados podem ser colocados em níveis ou planos de referência horizontais nomeados conforme são importados. Na caixa de diálogo Importar, use o menu suspenso “Colocar em” para definir o nível base da importação de CAD. Se o plano ou nível hospedeiro forem removidos, a posição de colocação da importação poderá ser mantida. Consulte Posicionamento para importação e vínculos.
