Преобразование объекта в формообразующий элемент

Эта процедура используется для преобразования объектов в формообразующие элементы произвольной формы. Конечный формообразующий элемент произвольной формы представляет собой фасетное приближение к форме данного объекта. Гладкость изогнутых сегментов регулирует переменная FACETDEV.

Эта переменная задает количество фасет, необходимых для представления AD-объектов с волнистой поверхностью.

1. Откройте инструментальную палитру, на которой имеется инструмент "Преобразование в формообразующий элемент", и выберите этот инструмент.

   Возможные альтернативные действия: выберите вкладку "Главная"панель "Редактирование"Преобразовать в формообразующий элемент. .

2. Выберите объекты, подлежащие преобразованию в формообразующий элемент произвольной формы, и нажмите клавишу Enter.

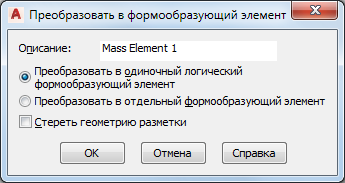

   Откроется лист данных "Преобразование в формообразующий элемент".



3. Введите текст для "Описания".
4. Для преобразования всех выбранных объектов в один формообразующий элемент выберите позицию "Преобразовать в один логический формообразующий элемент".
5. В противном случае, чтобы преобразовать выбранные объекты в раздельные формообразующие элементы, выберите "Преобразовать в отдельные формообразующие элементы".
6. Чтобы стереть первоначальное геометрическое построение объектов, установите флажок "Стереть геометрию разметки".
7. Нажмите "ОК".
