Метки высотной отметки используются для определения значений высоты на видах в плане и в разрезе.
Отметки уровней и системы координат
Отметки уровней представляют собой интерактивные многовидовые блоки, используемые для задания значений высоты в чертеже. Они крепятся якорями либо в мировой системе координат (МСК), либо в пользовательской системе координат (ПСК) с конкретным именем. Метки высотной отметки используются, в первую очередь, для измерения высоты таких элементов сооружения, как стены или окна, но могут быть также использованы для измерения в любой точке имеющегося чертежа. Метки высотной отметки разрешается добавлять на виды в плане и в разрезе. AutoCAD Architecture 2023 toolset содержит ряд стандартных блоков для распространенных меток высотных отметок. Можно также определять собственные отметки уровней.
Когда метки высотной отметки перемещаются по оси Z, соответствующим образом изменяются их значения Z. Однако разрешается крепить метки высотной отметки якорями не к любому объекту сооружения, а только к объекту в МСК или в ПСК с указанным именем. Изменение высоты объекта не приводит к автоматическому обновлению значения метки высотной отметки.
Метка высотной отметки является измерителем высоты точки по отношению к эталонной высоте. В качестве эталонной высоты можно брать значение координаты Z из МСК или координаты Z из ПСК с указанным именем.

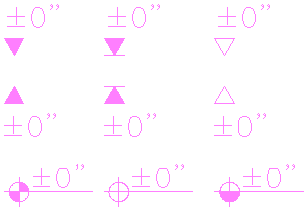

Метки высотной отметки
