Эта процедура используется для задание каркаса определенной ширины и глубины. Общий размер каркаса определяется длиной и высотой сетки оконной/дверной сборки.
Так как оконные/дверные сборки могут содержать несколько стилей с различными каркасами, для каркасов сетки рекомендуется использовать соглашение об наименованиях, указывающее на место сетки или ее назначение в оконной/дверной сборке. Например, название "У3-Э1-Металлический каркас" указывает на металлический каркас в сетке третьего уровня на первом этаже.

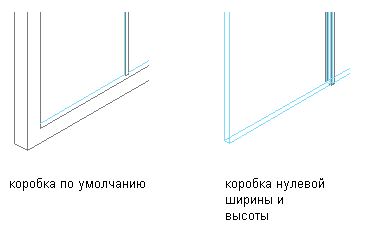

Совет: Чтобы удалить кромку каркаса и подстроить заполнение с учетом занимаемого каркасом места, следует создать определение каркаса с нулевыми длиной и шириной. Затем можно назначить такое определение той кромке каркаса, которую требуется удалить. Для заполнения необходимы угловые соединения, как при торцевом остеклении.
Задание нулевой ширины и глубины каркаса оконной/дверной сборки
- Выберите
.
- Разверните "Архитектура" "Стили оконных/дверных сборок". Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть .
- Выберите дверную/оконную сборку.
- Перейдите на вкладку "Правила проектирования".
- В левой части окна в опции "Определения элементов" выберите "Каркасы".
- Чтобы создать новое определение каркаса, щелкните
. - Введите имя заполнения.
- Задайте ширину и глубину каркаса.
- Задайте смещения.
- Нажмите "ОК".
Создав определения каркаса, его можно назначить любому каркасу в оконной/дверной сборке.
