Контекстное редактирование каркасов и импостов оконной и дверной сборки

Эта процедура используется для контекстного редактирования каркасов и импостов с помощью ручки "Редактировать". С помощью контекстного редактирования можно интерактивно редактировать планировочные элементы, колонны или вложенные сетки оконной/дверной сборки непосредственно в области рисования, затем изменения можно сохранить в оконной/дверной сборке или стиле оконной/дверной сборки.

1. Выберите оконную/дверную сборку, для которой требуется выполнить контекстное редактирование каркасов или импостов.
2. Задайте режим редактирования оконной/дверной сборки.

   Если требуется редактировать...	то …
   данный экземпляр оконной/дверной сборки,	выберите вкладку "Дверная/оконная сборка"панель "Редактирование"раскрывающийся список "Правила проектирования"Применить к объекту.
   стиль оконной/дверной сборки,	выберите вкладку "Дверная/оконная сборка"панель "Редактирование"раскрывающийся список "Правила проектирования"Правила проектирования из стиля. Если данная опция недоступна, правила проектирования для оконной/дверной сборки уже основаны на стиле.

3. Щелкните ручку "Редактировать сетку".
4. Введите f (назначение каркаса и импоста) и нажмите Enter.
   Прим.: Открыт сеанс контекстного редактирования. Это видно по потускневшей окраске всех объектов на чертеже, а также по тому, что на экран выводятся различные ручки, поступающие в распоряжение пользователя. Следует заметить, что в режиме сеанса контекстного редактирования ограничивается доступ к редактированию в чертеже с помощью других команд. Перед работой с другими объектами необходимо завершить сеанс контекстного редактирования.
5. Выберите пролет, колонну или вложенную сетку для изменения назначения каркаса и импоста и нажмите Enter.

   Чтобы выбрать несколько пролетов, колонн или вложенных сеток, нажмите Ctrl.

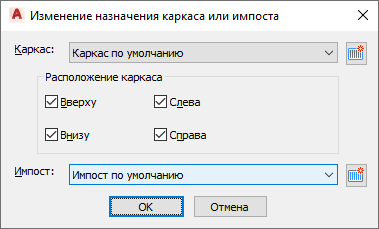

   На экран выводится таблица "Изменение назначения каркаса/импоста".



6. Для выбранной сетки выберите определение каркаса.

   Если требуется…	то…
   редактировать каркас выбранной сетки,	выберите определение каркаса и нажмите "ОК.
   указать положение каркаса в выбранной сетке,	для опции "Расположение каркаса" выберите "Сверху", "Снизу", "Слева" или "Справа" и нажмите "ОК".
   создать новое определение каркаса и назначить его выбранной сетке,	нажмите и заполните таблицу "Правила проектирования".

7. Выберите определение импоста для выбранной сетки.

   Если требуется…	то…
   редактировать импост выбранной сетки,	выберите определение импоста и нажмите "ОК.
   создать новое определение импоста и назначить его выбранной сетке,	нажмите и заполните таблицу "Правила проектирования".

8. Нажмите клавишу Enter.
