Об использовании устройства 3Dconnexion для навигации по видам

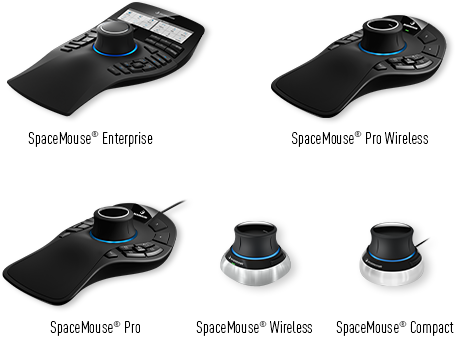

С помощью 3D-мыши 3Dconnexion можно изменять ориентацию и осуществлять навигацию по виду модели. Устройство снабжено чувствительным к нажатию джойстиком, который может гнуться в любом направлении.

При изменении вида с помощью 3D-мыши 3Dconnexion выполняется изменение ориентации инструмента ViewCube (Видовой куб) в соответствии с текущим видом.

Параметры 3Dconnexion на панели навигации

С панели навигации можно изменять поведение 3D мыши 3Dconnexion.

Опция	Описание	Пример
Объектный режим	Навигация и изменение ориентации вида в направлении перемещения джойстика.	Переместите джойстик вправо для панорамирования вида вправо.
Режим обхода	Моделирование обхода модели. Вид модели перемещается в направлении, противоположном направлению перемещения джойстика. Ориентация и высота текущего вида сохраняются.	Переместите джойстик вверх для подъема вида. Модель при этом как бы перемещается вниз.
Режим облета	Моделирование облета модели. Вид модели перемещается в направлении, противоположном направлению перемещения джойстика. Ориентация и высота текущего вида не сохраняются.	Переместите джойстик вверх для подъема вида. Модель при этом как бы перемещается вниз.
2D-режим	Навигация по виду только с использованием параметров 2D-навигации. Вид перемещается в направлении воздействия на джойстик.	Переместите джойстик для панорамирования и зумирования вида.
Параметры 3Dconnexion	Вызов диалогового окна "Параметры 3Dconnexion" для изменения настроек 3D-мыши 3Dconnexion.	Корректировка скорости навигации, используемой при изменении вида.

Использование кнопок управления видом 3D-мыши

С помощью кнопок, доступных в некоторых моделях 3D-мыши 3Dconnexion, можно отображать различные виды (например, вид сверху, спереди, слева, справа или главный вид). Операции, выполняемые по нажатию на эти кнопки, можно настроить в редакторе конфигурации кнопок. По нажатию этих кнопок на устройстве можно выполнять следующие операции:

• Вписание вида в границы модели. Выполняется вращение вида объекта относительно центра сцены и уменьшение масштаба таким образом, чтобы сцена поместилась в видовой экран.
• Изменение ориентации текущего вида на стандартный. Происходит возврат вида объекта к предопределенному виду.
• Сохранение чувствительности выбора. Ориентация модели изменяется относительно точки вращения, заданной на основе текущего выбора.
