Доступно несколько типов данных для управления созданием чертежей ПЛК с помощью утилиты ввода/вывода ПЛК.
Файл данных содержит ряд столбцов, в которых представлены сведения, требуемые для создания чертежей ПЛК. Столбцы могут располагаться в любом порядке и назначаться отдельным категориям данных при создании чертежей. Значения во всех столбцах необязательны, за исключением столбца номера модуля по каталогу ("Код"). В папке пользователя находятся три образца файлов данных ПЛК: demoplc.xls, demoplc.csv и demoplc_iec.xls.
Далее представлено описание категорий данных, которые можно включить в файл данных.
Данные модуля
|
Номер модуля по каталогу (Код) |
Код для параметрически созданного модуля или графический образ, созданный вне ПЛК (например, диск с переменной скоростью). Прим.: Код должен находиться в базе данных ПЛК.
|
|
Адрес (ADDR) |
Адрес ввода-вывода для каждой точки. Это значение назначается атрибуту TAGA_. |
|
Номера стоек (R) |
Номер стойки модуля, который используется как атрибут, присваиваемый "%%1 Prompt" в файле параметрических данных. |
|
Номера групп (G) |
Номер стойки модуля, который используется как атрибут, присваиваемый "%%2 Prompt" в файле параметрических данных. |
|
Номера слотов (S) |
Номер стойки модуля, который используется как атрибут, присваиваемый "%%3 Prompt" в файле параметрических данных. |
|
Удаленная монтажная панель клемм |
Идентификатор удаленной монтажной панели модуля, который используется как атрибут, присваиваемый "%%4 Prompt" в файле параметрических данных. |
|
Номера проводов |
Номер провода, присваиваемый каждой точке ввода/вывода. |
|
Позиционное обозначение модуля |
Значение, назначенное атрибуту ПОБОЗНАЧЕНИЕ модуля. |
|
Функциональная группа модуля |
Значение, назначенное атрибуту функциональной группы модуля. |
|
Местоположение модуля |
Значение, назначенное атрибуту места модуля. |
|
Описание 1-5 (DESC1-DESC5) |
Значения, присваиваемые пяти атрибутам, описывающим модуль. |
|
Напряжение/Входное/Выходное (НАПРЯЖЕНИЕ) |
Значение, которое используется, чтобы определить, является ли модуль модулем ввода, вывода или комбинированным модулем, если этого нельзя определить по файлу параметрических данных.
|
Можно предварительно задать и другие атрибуты в модуле (например, номинальные значения), используя формат:
mainvalue;attributename2=attributevalue2
Например, в столбце СТОЙКА значение
2;RATING2=HAZARDOUS DUTY
определяет для параметра СТОЙКА значение 2 и значение RATING2 для параметра HAZARDOUS DUTY в модуле.
Специальные значения ПЛК
Существует несколько значений, которые могут использоваться наряду с основными специальными свойствами модуля ПЛК.
|
BREAK |
Вставка этого ключевого слова в столбец "ADDRESS" электронной таблицы означает разбиение модуля в этом месте и продолжение его в следующем столбце многозвенной цепи. |
|
SPACER |
Вставка этого ключевого слова в столбец "ADDRESS" электронной таблицы означает добавление в этом месте дополнительного промежутка между соседними точками ввода/вывода. |
|
SKIP |
Вставьте это ключевое слово в столбец КОД непосредственно после данных по предыдущему модулю, если требуется пропустить многозвенную цепь перед следующим модулем. |
|
NEW_DWG |
Вставьте это ключевое слово в столбец номера детали модуля CODE непосредственно после данных по предыдущему модулю, если требуется пропустить следующий чертеж перед следующим модулем. |
Данные компонентов на линии соединения
Утилита переноса данных каналов ввода/вывода ПЛК поддерживает до девяти компонентов на линии соединения. Компоненты для модулей ввода вставляются слева направо, компоненты для модулей вывода вставляются справа налево. Интервалы между устройствами сохраняются, даже если в каком-либо столбце компонент не определен.
Повторно вставьте столбцы для каждого из компонентов на линии соединения. Столбцы данных выглядят следующим образом:
|
Блок |
Имя файла DWG для компонента, который требуется вставить. Прим.: Поставьте звездочку (*) перед именем блока, чтобы использовать команду "Вставить цепь" вместо команды "Вставить компонент". Другие значения в столбце для этой записи аннотируются на первом графическом образе вставленной цепи.
|
|
Позиционное обозначение |
Значение, назначенное атрибуту TAG компонента. Для клемм используется формат TAGSTRIP:TERM. Например, при значении TB1:25 для атрибута TAGSTRIP устанавливается значение TB1, а атрибуту TERM01 — значение 25. Прим.: Используйте двоеточие для разделения значения ПОЗИЦ. ОБОЗН. КЛЕММНОЙ КОЛОДКИ и номера клеммы.
|
|
Описание |
Значения, назначенные атрибутам DESC компонента. Используется символ "|" для разделения текста и присваивания его атрибутам DESC1, DESC2 или DESC3. Например, при значении ЦИКЛ|СТАРТ для параметра ОПИС1 устанавливается значение ЦИКЛ, а для параметра ОПИС2 — СТАРТ. |
|
Местонахождение |
Значение, назначенное атрибуту места (МЕСТО) компонента. |
|
Функциональная группа |
Значение, назначенное атрибуту функциональной группы (ФУНКЦИОНАЛЬНАЯ ГРУППА) компонента. |
|
Изготовитель |
Значение, назначенное атрибуту изготовителя (ИЗГОТОВИТЕЛЬ) компонента. |
|
Каталожный номер |
Значение, назначенное атрибуту каталога (КАТ) компонента. |
|
Сборка |
Значение, назначенное атрибуту кода сборки (КОДСБОР) компонента. |
Можно предварительно настроить другие атрибуты компонентов (например, назначения номеров выводов), используя формат:
mainvalue;attributename2=attributevalue2
Введите эти значения в столбец любого компонента на линии соединения, кроме столбца "Блок".
Например, в столбце МЕСТО значение
Field;TERM01=21;TERM02=22
назначает для параметра ПОЛЕ значение МЕСТО, для параметра КЛЕММА1 — 21, а для параметра КЛЕММА2 — 22.
Специальное подключение проводов для компонентов на линии соединения
Как правило, все компоненты на линии соединения подключены серийно, от шины к точке ввода/вывода, однако доступны также дополнительные параметры проводного соединения.
Перпендикулярный провод между смежными звеньями

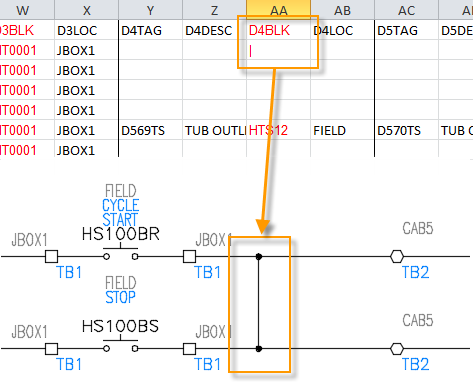

Чтобы указать перпендикулярный провод, соединяющий смежные звенья, следует использовать символ | в качестве имени блока графических образов для одного из доступных устройств на линии соединения.
Удаление проводных соединений
После символа | укажите четыре символа для управления четырьмя возможными проводными подключениями для перпендикулярного провода. Чтобы сохранить проводное соединение используется символ W, чтобы разорвать его — символ X.
- Первый символ = вверху слева
- Второй символ = вверху справа
- Третий символ = снизу слева
- Четвертый символ = снизу справа

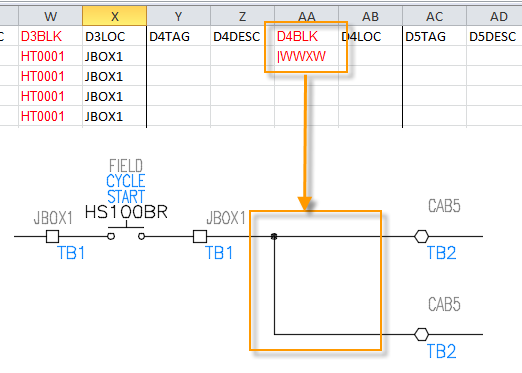

Например, имя блока |WWXW означает вставку перпендикулярного провода и разрыв нижнего левого соединения проводов.
Организация петли

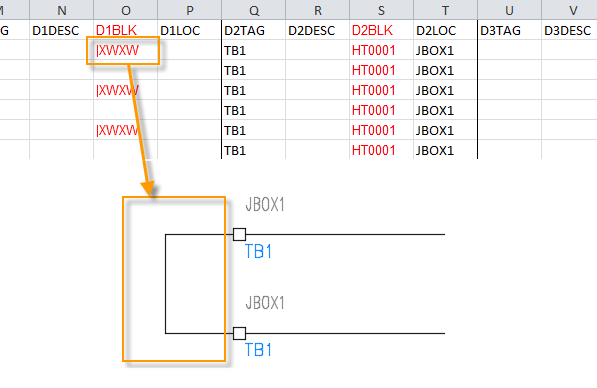

Можно создать петлю, чтобы не пересекать шину питания. Для организации петли в правом направлении вставьте |XWXW в качестве первого устройства на линии соединения.

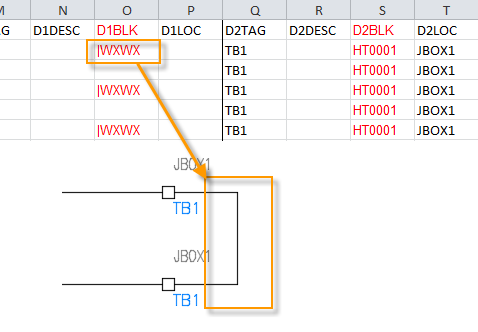

Для организации петли в левом направлении используйте |WXWX.
