Создание инструментов команд

Как правило, инструменты представляют объекты или элементы AD-библиотеки. Однако можно также создать инструмент для команды.

Создание инструмента команды

1. Создайте инструмент команды путем копирования существующего инструмента:

   Если требуется...	то...
   копировать существующий инструмент команды из палитры инструментов,	перейдите в эту палитру инструментов, щелкните правой кнопкой мыши на этом инструменте команды и нажмите "Копировать". Затем перейдите в палитру инструментов, на которую необходимо вставить новый инструмент команды, щелкните правой кнопкой мыши и выберите "Вставить".
   копировать инструмент команды общего назначения из каталога основных инструментов Библиотеки компонентов	Выберите выберите инструмент вкладки "Главная" панели "Создать" раскрывающегося списка "Сервис" "Библиотека компонентов" . Выберите "Каталог основных инструментов MEP". Выберите область (например, "Электрооборудование"). Установите курсор на значке "i-drop" рядом с инструментом команды, щелкните кнопкой мыши и перетащите инструмент команды на инструментальную палитру, на которой необходимо создать новый инструмент команды.

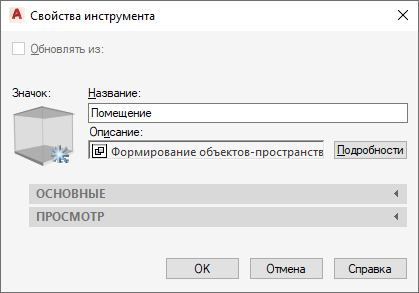

2. Щелкните правой кнопкой мыши на новом инструменте команды и выберите "Свойства".


3. В поле "Имя" введите имя нового инструмента команды.
4. В поле "Описание" введите описание функции инструмента.
5. В поле "Команда" введите команду, которая будет выполняться при выборе инструмента.
   Совет: Для просмотра списка команд AutoCAD MEP 2023 toolset введите arx в командной строке, а затем введите к (команды).
6. Нажмите "OK".
