Дополнительные свойства

По умолчанию дополнительные свойства свернуты. Чтобы просмотреть дополнительные свойства, нажмите (Стрелка вниз).

Прим.: В представленных ниже таблицах свойства, имеющие отношение к добавлению воздуховода, помечены звездочкой (*), свойства, относящиеся к гибкому воздуховоду, помечены двумя звездочками (**), и свойства, относящиеся к фитингам воздуховодов, — тремя звездочками (***). Эти свойства доступны только при добавлении соответствующего объекта.

Свойства	Действие	Наборы объектов
Подробности о соединениях	Нажмите для открытия электронной таблицы "Подробности о соединениях".
Толщина внутренней изоляции	Введите значение толщины внутренней изоляции для сегмента воздуховода.	0 (по умолчанию)
Толщина изоляции	Введите значение толщины изоляции для сегмента воздуховода.	0 (по умолчанию)
* * *Присвоенный технологический идентификатор	Задание технологического идентификатора фитинга воздуховода, используемого для изготовления воздуховода.

Трассировка	Действие	Наборы объектов
Формат *уклона	Указание текущего формата уклона. Формат уклона влияет на свойство уклона (например, в качестве дроби, десятичной дроби или процентного соотношения). Прим.: Щелкните ("Настройки"), чтобы изменить формат уклона в электронной таблице "Настройки компоновки воздуховода".	Доступные форматы уклона: Угол Процент (100%=45) Процент (100%=90) Значение коэффициента уклона
*Уклон	Указание значения уклона (коэффициент уклона в прежних версиях программы), отражающего формат уклона. Прим.: Если пользователь изменяет значение уклона во время добавления в участок элементов воздуховода, для корректировки уклона будет добавлен фитинг.	0 (по умолчанию)
*Фитинг ответвления	Выберите комбинацию фитингов, которая будет использоваться при добавлении ответвления.	Тройник Врезка
*Соединение "воздуховод-воздухораспределитель"	Укажите способ подсоединения воздухораспределителей к воздуховодам.	Гибкие Отвод с жестким воздуховодом Удлинить воздуховод
**Параметры фитингов	Чтобы открыть диалоговое окно "Настройки фитингов", нажмите .
*Настройки	Щелкните , чтобы настроить параметры трассировки воздуховодов.

Метки	Действие	Наборы объектов
Стиль	Выберите стиль метки для участка воздуховода.	*НЕТ* (по умолчанию) По количеству По расстоянию

Стрелки направления потока	Действие	Наборы объектов
Стиль	Выберите стиль стрелки направления потока для участка воздуховода.	*НЕТ* (по умолчанию) По количеству По расстоянию

**Графика	Действие	Наборы объектов

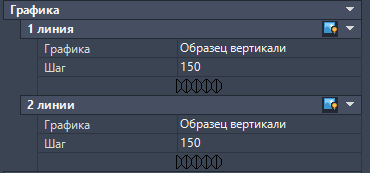

**Графика	Задает образец гибкого воздуховода. Прим.: Более подробную информацию см. в разделе "Рисование гибкого воздуховода".

***Направляющие лопатки	Действие	Наборы объектов
**Графика	Укажите, требуется ли добавить направляющие лопатки к фитингу воздуховодов. Прим.: Для более подробной информации см. раздел "Чертеж гибкого воздуховода". Графический пользовательский интерфейс	Да (по умолчанию) Нет
