Упражнение 1. Создание участков на основе объектов AutoCAD

В данном упражнении объекты AutoCAD преобразуются в земельные участки с автоматической простановкой меток, которые отображают необходимые топологические данные, например площадь земли.

Для создания и редактирования участков с высокой степенью точности предусмотрены инструменты создания компоновки участка. Более подробно инструменты создания компоновки участка будут изучены в процессе выполнения последующих упражнений из учебных пособий по работе с Autodesk Civil 3D.

Создание участков из существующих объектов AutoCAD

1. Откройте чертеж Parcel-1A.dwg, который находится в папке учебных пособий по чертежам.

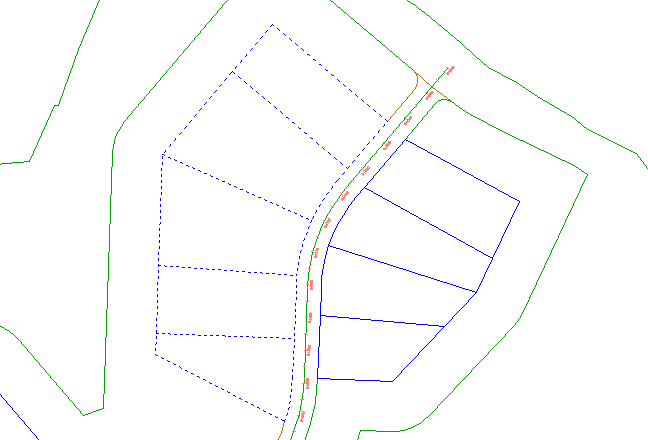

   Этот чертеж содержит существующую поверхность грунта, трассы, представляющие осевые линии пересекающихся дорог, а также отрезки и дуги AutoCAD, представляющие границы землевладения. В ходе выполнения следующих шагов из существующих отрезков и дуг создаются объекты-участки Autodesk Civil 3D.

2. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Участок" "Создание участка из объектов" найти.
3. Выберите отрезки и граничную полилинию на каждой стороне площадки к северу от трассы "First Street". Нажмите клавишу ENTER.

   Прим.:

   Обратите внимание на указанные в командной строке разнообразные объекты AutoCAD, из которых можно создавать участки.

4. В диалоговом окне "Создание участков - по объектам" задайте следующие значения параметров.
   • Площадка: Площадка 1
   • Стиль участка: Single-Family
   • Стиль метки площади: Parcel Number And Area (Номер и площадь участка)
     Прим.:

     Участки должны иметь метки площади, но имеется также возможность расстановки меток сегментов.

   • Добавлять метки сегментов автоматически: флажок установлен
   • Стереть имеющиеся объекты: флажок установлен
5. Нажмите "OK".

   Участки создаются вместе с метками. На метках указана общая площадь участков, а также румб и расстояние для каждого прямолинейного и криволинейного сегмента. При изменении или удалении прямолинейных или криволинейных сегментов метки обновляются автоматически.

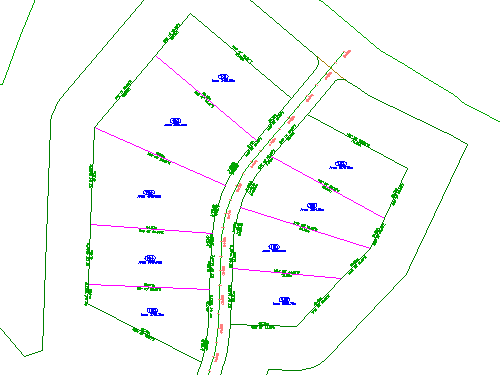

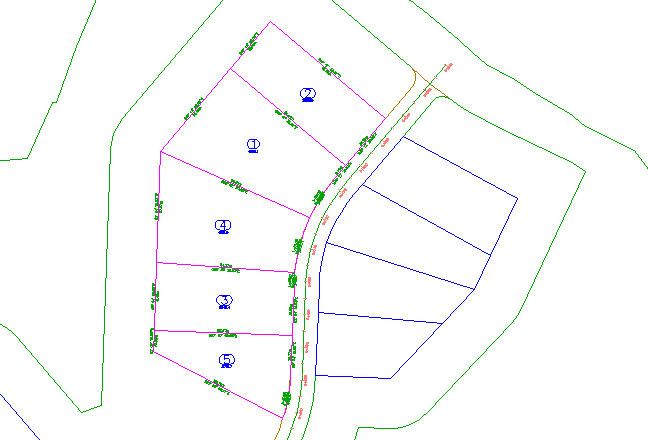

   Автоматически сформированные номера участков заключены в кружок. Эти номера можно изменить для получения более удобной нумерации.



Изменение нумерации участков

1. Щелчком мыши выберите номер участка. Выберите вкладку "Участок" панель "Редактирование" "Перенумеровать/переименовать" найти.
2. В диалоговом окне "Изменение нумерации/имен участков" задайте следующие значения параметров.
   • Перенумеровать: флажок установлен
   • Начальный номер: 101
   • Величина шага: 1
3. Нажмите "OK".

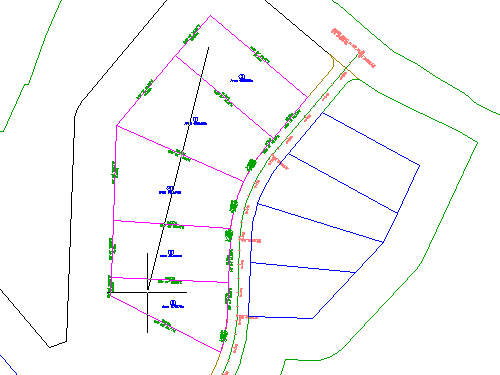

4. Чтобы задать начальную точку, щелкните на самом верхнем участке.
5. Чтобы задать конечную точку, щелкните на самом нижнем участке.

6. Нажмите клавишу Enter два раза.

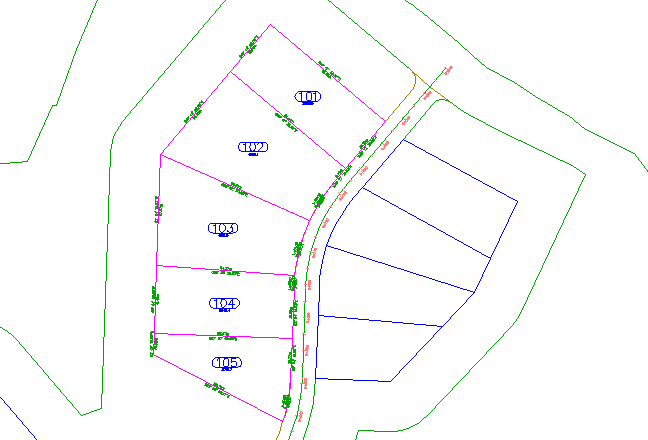

   Теперь метки площади участков пронумерованы трехзначными числами в порядке возрастания.



Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Деление участка с помощью сегмента произвольной формы.
