Смещение характерной линии по расстоянию и отметке

Создание новой характерной линии или полилинии со смещением от выбранной характерной линии, фигуры съемки, сегмента участка или полилинии (2D или 3D), с учетом разности в отметках.

Задайте величину смещения, сторону и разность отметок или абсолютную отметку.

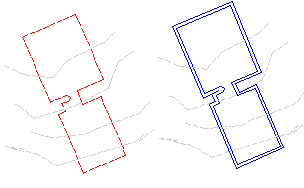

Упражнение. Упрощение проекции здания

1. Выберите вкладку «Главная»панель «Создать проектные данные»раскрывающийся список «Характерная линия»«Создать характерную линию по пошаговому смещению» найти.
2. Выберите объект для смещения.
   Прим.: Выбранный объект должен принадлежать к одному из следующих типов: характерная линия, сегмент участка, фигура съемки или полилиния (2D или 3D).
3. С целью обозначения места для смещения выполните одну из указанных ниже операций.
   • Укажите расстояние смещения, далее выберите объект для смещения.
   • Введите Прохождение, далее выберите объект для смещения и выберите точку прохождения. Смещение проходит через данную точку.
4. Выполните одно из следующих действий:
   • Укажите точку на той стороне, где необходимо выполнить смещение. Затем укажите разность отметок или абсолютную отметку для смещения.
   • Введите «Несколько» и укажите сторону и разность отметок для каждого смещения.

     Введите «Переменная» для отображения маркера в первой точке характерной линии смещения. Можно указать разность отметок от исходной точки или абсолютной отметки. После ввода значения появится запрос об отметке следующей точки. Процесс будет продолжаться для каждой точки на характерной линии до тех пор, пока пользователь не завершит выполнение команды.

   Прим.: Созданный смещаемый объект зависит от исходного объекта, на который указывает ссылка.

   • Характерные линии и фигуры съемки создают характерные линии смещения.
   • Полилинии и сегменты участка создают полилинии смещения.
5. Выберите другой объект для смещения или нажмите ENTER для завершения команды.
