Сведения об усовершенствованиях функций назначения меток.
Новые возможности версии 2023.2
- Для управления отображением групп меток на чертеже можно использовать новые параметры.
- Не показывать группы меток за пределами текущего вида. С помощью нового параметра строки состояния и системной переменной AeccLabelOptimize можно отключить отображение меток с текстом в определенных группах меток, которые находятся вне текущего диапазона видовых экранов пространства модели. Метки в пределах текущего видового экрана пространства модели продолжают отображаться.
Ниже указаны затрагиваемые группы меток.
- Группы меток трассы
- Группы меток профиля
- Группы меток сечения (группы меток смещения сечения, группы меток сегментов, группы меток переломов и т. д.)
- Группы меток области данных вида профиля
- Группы меток области данных вида сечения
Этот параметр влияет только на метки с текстом, не расположенные в шахматном порядке.

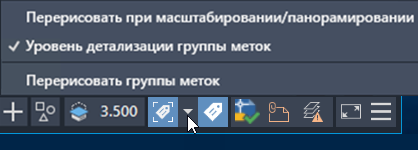

- Перерисовать группы меток. С помощью нового параметра строки состояния можно перерисовывать группы меток. Если приведенный выше параметр используется для предотвращения перерисовки меток при масштабировании или панорамировании, для перерисовки групп меток можно использовать параметр «Перерисовать группы меток».
- Перерисовать метки при масштабировании или панорамировании. С помощью нового параметра строки состояния можно указать, будет ли перерисовка меток выполняться при масштабировании или панорамировании либо только при необходимости, например при изменении данных родительского объекта. При отключении этого параметра перерисовка меток откладывается до тех пор, пока это не будет необходимо.
- Уровень детализации группы меток. С помощью нового параметра в строке состояния можно указать, будет ли уменьшаться количество отображаемых меток при уменьшении масштаба отображения объекта. В областях с большим количеством меток использование этого параметра позволит упростить отображение.
Прим.: Для управления двумя приведенными выше параметрами можно использовать новую системную переменную AeccLabelOptFlags. Дополнительные сведения см. в разделе Справочник команд для работы с метками.
Дополнительные сведения о приведенных выше параметрах см. в разделе Управление отображением меток с помощью параметров строки состояния или системных переменных.
- Не показывать группы меток за пределами текущего вида. С помощью нового параметра строки состояния и системной переменной AeccLabelOptimize можно отключить отображение меток с текстом в определенных группах меток, которые находятся вне текущего диапазона видовых экранов пространства модели. Метки в пределах текущего видового экрана пространства модели продолжают отображаться.
- Управление видимостью меток в пространстве модели и пространстве листа
- Управление видимостью меток в пространстве модели. С помощью нового параметра строки состояния или системной переменной ToggleLabelVisibility можно включить или отключить видимость меток для всего чертежа. Достигаемый эффект аналогичен включению или отключению меток с помощью диалогового окна «Редактировать значения по умолчанию для стиля метки».
- Управление видимостью меток в пространстве листа. С помощью новой системной переменной AeccViewportOpt можно управлять отображением меток в пространстве листа, если они находятся за пределами видового экрана.
Дополнительные сведения о приведенных выше параметрах см. в разделе Управление отображением меток с помощью параметров строки состояния или системных переменных.
