Новые возможности рабочих процессов коридоров

Сведения об усовершенствованиях рабочих процессов коридоров.

Новые возможности версии 2023.2

• Улучшена возможность создания и редактирования переходов коридора.

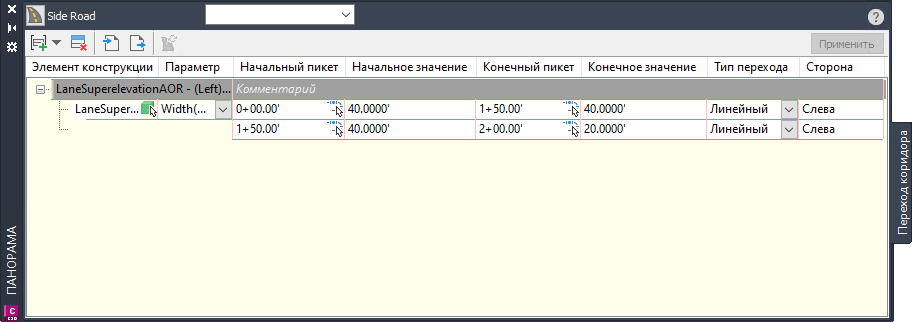

  • Добавлен новый рабочий процесс, в котором для создания и редактирования переходов коридора используется панорамный вид. Его можно использовать, если требуется изменить значение параметра в элементе конструкции, например при создании поворотных полос или автобусных остановок.


    На чертеже выберите элемент конструкции для перехода, параметр для перехода, а затем пикеты, значения и тип перехода.

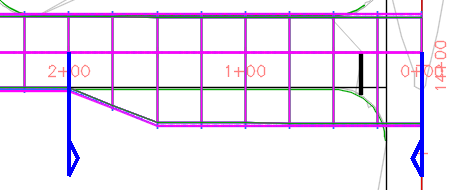

  • При выборе строки в панорамном виде соответствующий переход выделяется на чертеже синими обозначениями.


  • Переходы можно экспортировать и импортировать, чтобы применять их к другим коридорам. Можно создать переход (или серию переходов) в одном коридоре, а затем экспортировать переходы и импортировать их в новый коридор или чертеж.

  Дополнительную информацию см. в разделах Переходы коридора и Создание переходов коридора.

Новые возможности версии 2023

• Улучшены наборы свойств тел коридора.

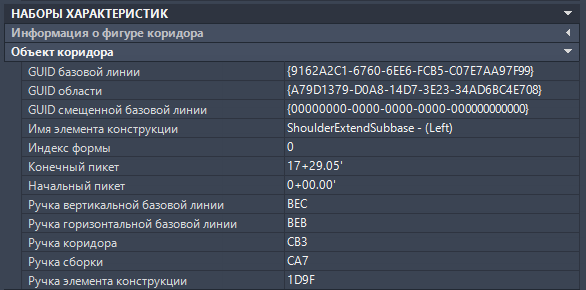

  • Добавлено определение набора свойств «Идентификатор коридора», в котором содержатся элементы «Ручка коридора», «Ручка горизонтальной базовой линии», «GUID области» и «Индекс формы», позволяющие определять взаимосвязи тел коридора с их элементами конструкции.


  • Улучшены тела коридора, благодаря чему ручка тела не изменяется при изменении количества областей коридора, когда тела коридора динамически связаны с коридором.
  • Устранена проблема, из-за которой значения набора свойств в существующих телах коридора не обновлялись при изменении имени области коридора.
  • Добавлены интерфейсы API, позволяющие отслеживать примененные элементы конструкции по GUID тела коридора.
    • OffsetBaselineCollection[System::Guid offsetGUID]: получение OffsetBaseline из OffsetBaselineCollection по GUID
    • OffsetBaseline.OffsetGUID: получение GUID для OffsetBaseline
    • BaselineRegionCollection[System::Guid regionGUID]: получение BaselineRegion из BaselineRegionCollection по GUID
    • BaselineRegion.RegionGUID: получение GUID для BaselineRegion
• Улучшена работа с целевыми коридорами.
  • Добавлен параметр «Задать все», позволяющий задать сразу все цели поверхности.


  • Изменен пользовательский интерфейс для целей поверхности, чтобы разрешить выбор поверхности с помощью раскрывающегося списка вместо переключателя.


  • Добавлена возможность динамического выбора слоя в качестве цели (таким образом, коридор обновляется при добавлении новых объектов в целевой слой). Если в качестве цели выбран весь слой, можно последовательно добавлять новые объекты в этот слой и они будут динамически добавляться в качестве целей.

    Для обновления коридора после изменения или добавления объектов на слое используйте один из следующих рабочих процессов.

    • При изменении слоя должно быть открыто диалоговое окно коридора «Соответствие целей», или его необходимо открыть повторно после изменения слоя.
    • Можно запустить команду ForceUpdateCorridor или ForceUpdateAllCorridors, чтобы принудительно перестроить коридор для применения изменений.
    • Если другие аспекты коридора устарели, из-за чего в дереве навигатора появляется соответствующий значок в имени коридора, команда «Перестроить» также позволит применить изменения из динамического слоя.
      Прим.: Команда «Перестроить» не всегда работает надлежащим образом, даже если коридор устарел и отображается значок «Устаревший». Команда «Перестроить» работает, только если коридор становится устаревшим из-за изменений в той же области или той же базовой линии.

    Дополнительные сведения см. в разделе Диалоговое окно «Соответствие целей».

  • Повышена эффективность использования фильтров в диалоговом окне «Соответствие целей».
    • Добавлена поддержка применения звездочки при поиске по ключевым словам в фильтрах.
    • В фильтр добавлен параметр «Выбрать все результаты поиска» для автоматического выбора результатов поиска по ключевым словам в фильтрах.
    • В фильтр добавлен параметр «Добавить текущий набор объектов в фильтр». Его использование гарантирует, что текущий выбор объектов не будет отменен при поиске по ключевым словам.
  • Улучшена подсказка, появляющаяся при наличии различных целей. Теперь в ней отображается десять заданных целей. Если выбраны все объекты на слое, он будет представлен в подсказке как один объект вместо отображения всех объектов по одному.
