Сведения об усовершенствованиях инструмента Subassembly Composer.
Новые возможности версии 2023.2
Внесен ряд усовершенствований для операций создания и реализации кодов в Subassembly Composer, поиска и замены компонентов, а также управления версиями файлов PKT.

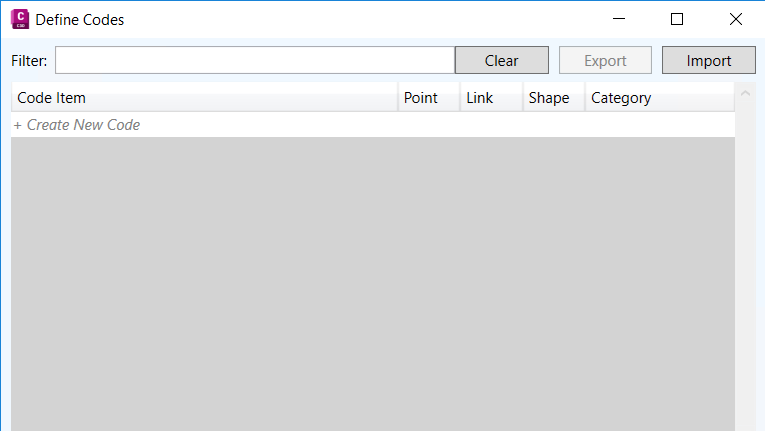

- Добавлено новое диалоговое окно, которое можно использовать для создания кодов точек, звеньев и форм.
Это диалоговое окно позволяет определять новые коды точек, которые можно применить к элементу конструкции, экспортировать коды в файл CSV для применения к другим элементам конструкции и импортировать коды.
Дополнительные сведения см. в разделах Определение кодов файла элемента конструкции PKT, Экспорт кодов файла элемента конструкции PKT и Импорт кодов файла элемента конструкции PKT.

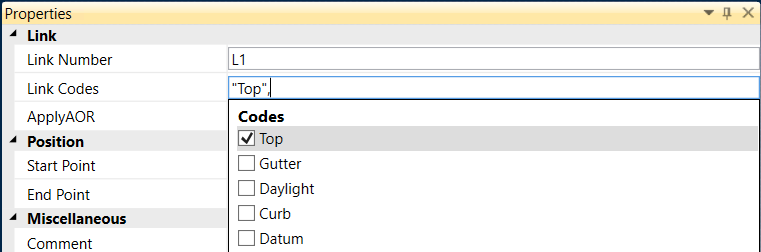

- Улучшен метод применения кодов к элементам конструкции. Теперь при щелчке в поле, где требуется имя кода, появляется раскрывающийся список с флажками, которые можно использовать для выбора применяемых кодов, чтобы не запоминать их имена.
Дополнительные сведения см. в разделе Применение кодов к точкам, звеньям или формам.
- Добавлена возможность поиска и замены свойств в блок-схеме, кодах, перечислениях и параметрах в элементе конструкции.
Дополнительные сведения см. в разделе Поиск и замена.

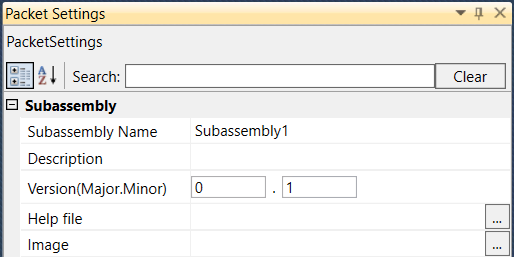

- Добавлена возможность управления версиями файлов PKT. После внесения изменений в файл PKT поля «Версия» становятся редактируемыми, что позволяет изменить основную и вспомогательные версии.
Дополнительные сведения см. в разделе Вкладка параметров пакета.
При использовании диалогового окна «Сохранить как» можно также активировать параметр, который добавляет версию элемента конструкции к имени файла PKT.
- Добавлена динамическая связь между кодами, параметрами и переменными и их экземплярами в узле.
Теперь при изменении исходного определения кода, параметра или переменной и применении этого изменения где-то в элементе конструкции появляется запрос на обновление экземпляров в элементе конструкции или отсоединение экземпляров от определения. Если отсоединить экземпляры, то они больше не будут обновляться при обновлении исходного кода, параметра или переменной.
- Добавлен элемент строки меню «Определить» для определения кодов и перечисления.
Новые возможности версии 2023

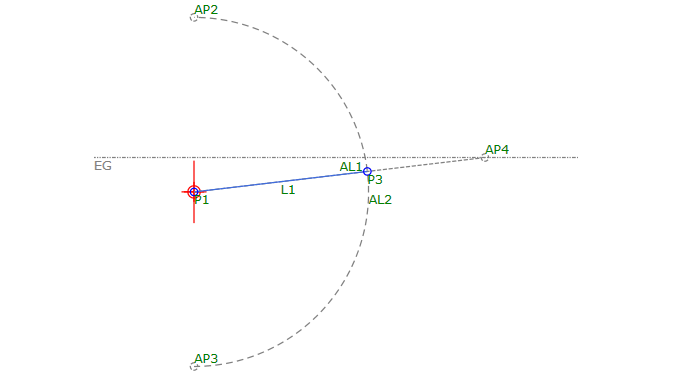

- Добавлена возможность создавать дополнительный объект-кривую, который можно сравнить с существующими объектами «Дополнительная линия» и «Дополнительная точка». Дополнительную информацию см. в разделе Дополнительная кривая.
- В имя файла PKT в Subassembly Composer добавляется звездочка, указывающая на наличие несохраненных изменений в этом файле.
