Сведения об усовершенствованиях для напорных трубопроводных сетей.
Новые возможности версии 2023.2
- Добавлена возможность соединять трубы напорной трубопроводной сети с колодцами гравиметрических сетей.
Дополнительные сведения см. в разделе Соединение труб напорной трубопроводной сети с колодцами самотечных сетей и отсоединение от них.
- Добавлена возможность отображения соединенных напорных труб в диалоговом окне свойств колодца самотечной сети. Подробную информацию см. в разделе Вкладка «Соединения» (диалоговое окно «Свойства колодца»).
Прим.: Водосборы перенесены с вкладки «Соединения» на новую вкладку «Водосборы» в диалоговом окне «Свойства колодца».
- Добавлена возможность наносить метки на напорные трубы, соединенные с колодцами самотечных сетей, путем использования компонента стиля метки «Текст для каждого» и выбора типа «Все напорные трубы колодца».

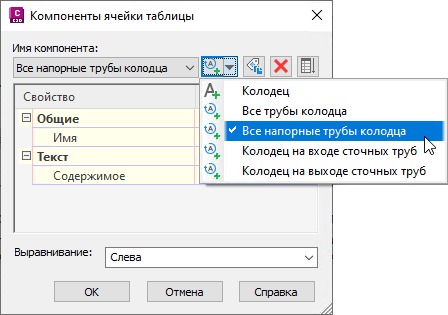

- Добавлена возможность добавлять в таблицы напорные трубы, соединенные с колодцами гравиметрической сети.
При настройке столбца таблицы выберите параметр «Все напорные трубы колодца».
- Добавлена возможность создания компонентов стиля метки «Текста для каждого» для фитингов и устройств регулирования потока напорной трубопроводной сети, что позволяет добавлять метки к присоединенным напорным трубам.
- Теперь фитинги и устройства регулирования потока привязываются к точкам ТП при редактировании трубопроводной сети с помощью ручек. Фитинги и устройства регулирования потока остаются на прежнем месте относительно конца трубы, который не перемещается.

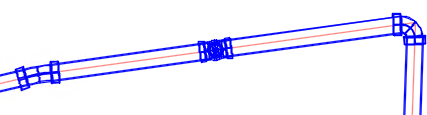

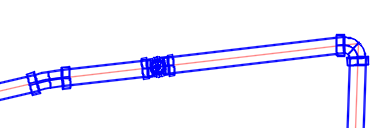

Положение устройства регулирования потока перед перемещением левого фитинга Положение устройства регулирования потока после перемещения левого фитинга
При укорачивании трубы путем перемещения конца трубы за пределы существующих фитингов или устройств регулирования потока эти элементы удаляются.
-
Добавлена новая ручка сдвига в точках вставки фитингов и устройств регулирования потока. Предыдущие ручки сдвига с каждой стороны элементов были удалены. Новая ручка сдвига позволяет использовать объектные привязки для привязки точки вставки к требуемому местоположению.

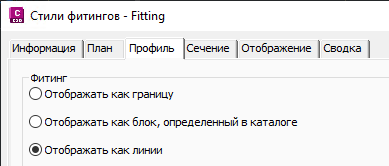

- Для отображения фитингов и устройств регулирования потока на виде профиля добавлены параметры «Отображать как линии». Этот параметр используется для отображения простого вида элементов на виде профиля.
Дополнительные сведения см. в разделах Вкладка «Профиль» (диалоговое окно «Стили фитингов») и Вкладка «Профиль» (диалоговое окно «Стиль устройств регулирования потока»).
- Добавлена команда «Повторное связывание участка трубопровода» для повторного связывания элементов напорной трубопроводной сети с базовой трассой участка трубопровода в случае их отсоединения от базовых трасс при редактировании. Дополнительные сведения см. в разделе Повторное связывание напорных трубопроводных сетей с траекториями.
- Добавлен параметр ленты для доступа к команде «Восстановить тела под давлением» с целью повторного создания отсутствующих 3D-тел для фитингов и устройств регулирования потока. Эту команду можно применять, если элементы трубопровода отсутствуют на виде в плане или виде профиля. Подробные сведения см. в разделе Повторное создание тел напорной трубопроводной сети.
- Места переопределения профиля участка трубопровода теперь привязаны к геометрии, поэтому при изменении пикетов (0+0), расположенных против направления потока, переопределения сохраняются в соответствующей геометрии, а пикеты обновляются с учетом переопределений.
Новые возможности версии 2023
В Civil 3D 2023 по просьбам пользователей добавлены некоторые усовершенствования напорных трубопроводных сетей.
- Процесс редактирования напорных трубопроводных сетей на виде профиля улучшен следующим образом.
- Если для профиля участка трубопровода задан стиль смещения «Длина отрезка трубы», количество ТВП на профиле участка уменьшается так, что они размещаются только на длинах отрезка трубы и сгибах.
- Добавлена возможность разрыва напорной трубы в ТВП на виде профиля при редактировании участка трубопровода, если для профиля участка трубопровода задан стиль смещения «Длина отрезка трубы».

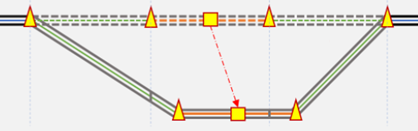

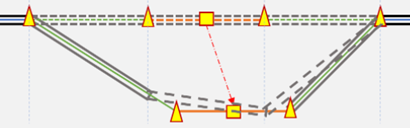

Предыдущее поведение ручки при редактировании на виде профиля Новое поведение ручки при редактировании на виде профиля
Перетаскивание ручки приводит к построению труб в месте расположения штриховых линий.
Перетаскивание ручки приводит к построению труб, как показано на изображении выше.
- Добавлена возможность задать длину отрезка для напорных труб, не имеющих длины отрезка по умолчанию. Подробные сведения см. в разделе Диалоговое окно «Редактировать параметры объекта — Трубопроводная сеть».
- Добавлена возможность следования различным профилям на участке трубопровода. Эта функция доступна на вкладке «Переопределения» диалогового окна «Параметры профиля участка трубопровода» в столбце «Опорный профиль» и заменяет столбец «Динамический». Эту функцию можно использовать для создания диапазона пикетов, который следует профилю компоновки. Дополнительную информацию см. в разделе Диалоговое окно «Параметры профиля участка трубопровода».

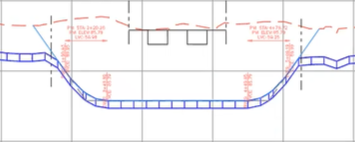

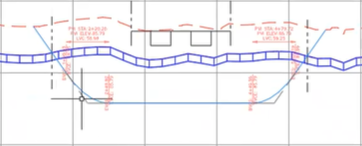

До включения следования за опорным профилем После включения следования за опорным профилем в диапазоне переопределения
- В раскрывающийся список напорных элементов добавлен текст «Поиск по ключевому слову», указывающий на возможность поиска в списке.
- Добавлена возможность отображения в метке вида профиля информации о наборе свойств, добавленной к напорной трубопроводной сети или гравиметрической сети на виде в плане.
- Обновлен текст предупреждения о неподдерживаемой геометрии на участках трубопровода.
