Сведения об усовершенствованиях рабочих процессов для железных дорог.
Новые возможности версии 2023.2
- Вставка обозначения блока стрелки: теперь обозначения стрелки можно вставлять перпендикулярно родительским трассам, выбрав объект в качестве ссылки для выбора ориентации при настройке стиля метки в диалоговом окне «Создание стиля метки».
- Сокращения в каталоге стрелок в США: обновлено сокращение критических точек в каталоге стрелок в США в соответствии с нормативными требованиями США.
Далее приводятся сокращения критических точек в каталоге США.
- Соединение рамного рельса: SRJ
- Точка пересечения: PITO
- Корень крестовины на главной: HF_Main
- Корень крестовины на отклоняющейся: HF_Diverted
- Вход на стрелку: PS
- Пята остряка стрелки: HS
- Корень остряка: HB
- Острие сердечника крестовины: ½" PF
- Последняя длинная шпала на главной: LLT_Main
- Последняя длинная шпала на отклоняющейся: LLT_Diverted
- Конец стрелки на главной: ETO_Main
- Конец стрелки на отклоняющейся: ETO_Diverted
Новые возможности версии 2023
- Каталоги США и сценарий преобразования. Предоставлен базовый каталог стрелок в США. Кроме того, для преобразования каталогов США предусмотрен набор сценариев. Поддерживается преобразование файла Microsoft Excel со стрелками США в каталог США. Дополнительные сведения см. в разделе Преобразование данных в каталог железнодорожных стрелок.
-
Замена каталога железнодорожных стрелок. Для улучшения рабочего процесса управления каталогом существующий каталог можно заменить другим каталогом с тем же именем и единицами измерения (такими же, как в файле JSON).
Прим.: Имена файлов каталога могут отличаться, но имя в файле JSON должно быть таким же.
Поддерживаются следующие изменения каталога:
- добавление и удаление моделей;
- изменение параметров модели;
- изменение значений параметров модели.
Дополнительные сведения см. в разделе Замена каталога железнодорожных стрелок.
- Метка данных о возвышении наружного рельса. Доступен новый тип метки — «Данные о возвышении наружного рельса». Пользователи могут добавлять данные о трассе, возвышении наружного рельса и профиле в эти метки, которые можно разместить на любом пикете трассы.

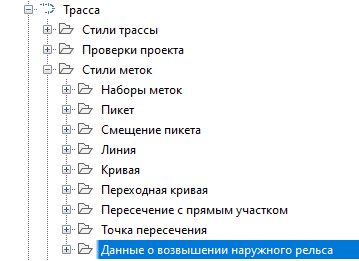

Стили меток данных о возвышении наружного рельса доступны в коллекции стилей меток трассы:
Дополнительные сведения приведены в разделе Создание меток данных о возвышении наружного рельса для трассы железной дороги.
К стилям меток смещения пикетов трассы также можно добавить информацию о возвышении наружного рельса и уклоне (профиле).
