Общие усовершенствования отображения графики и пользовательского интерфейса Inventor.
Усовершенствования пользовательского интерфейса
В число усовершенствований выпуска 2020 входит новая тема пользовательского интерфейса. Обновления светлой темы затрагивают все аспекты интерфейса, включая цветовую схему, значки, фон или цвет отображения, манипуляторы и нулевую плоскость. Кроме того, доступны новые графические наборы параметров, позволяющие сократить время настройки параметров отображения.

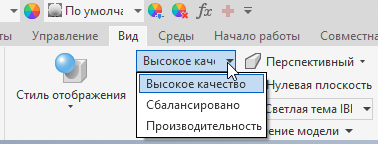

Графические наборы параметров

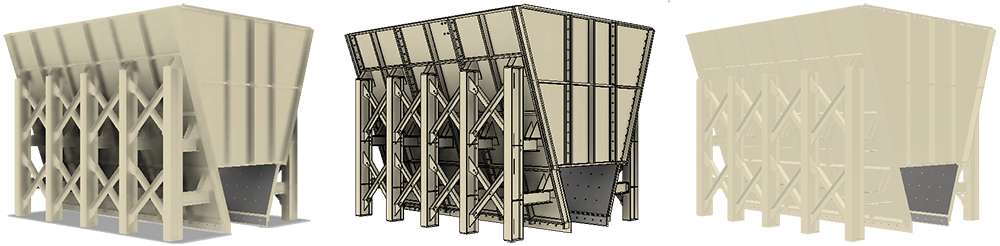

Для настройки представления и стиля проектов доступно три новых графических набора параметров.
- Высокое качество — обеспечение высококачественного визуального отображения за счет использования нового стиля освещения IBL Светлая тема IBL, реалистичного визуального стиля и теней. Лучше всего подходит для демонстрации результатов работы в высоком визуальном качестве или визуализаций с трассировкой лучей в финальном качестве.
- Баланс — обеспечение качественного визуального отображения без ущерба для производительности. Это параметр по умолчанию для встроенных шаблонов деталей, использующий новый стиль освещения IBL Светлая тема IBL, визуальный стиль «Тонированный с ребрами» и естественные тени. Подходит для работы с деталями и сборками небольшого и среднего размера.
- Производительность — обеспечение высокой производительности в ущерб визуальному отображению. Это параметр по умолчанию для встроенных шаблонов сборок, который использует новый стиль освещения Светлая тема, визуальный стиль «Тонированный» и не использует тени. Рекомендуется использовать при работе со средними и крупными сборками.
Визуальные обновления
Различные элементы пользовательского интерфейса Inventor обновлены и теперь имеют новое представление.
- Новые стили освещения — «Светлая тема» и «Светлая тема IBL» (по умолчанию).

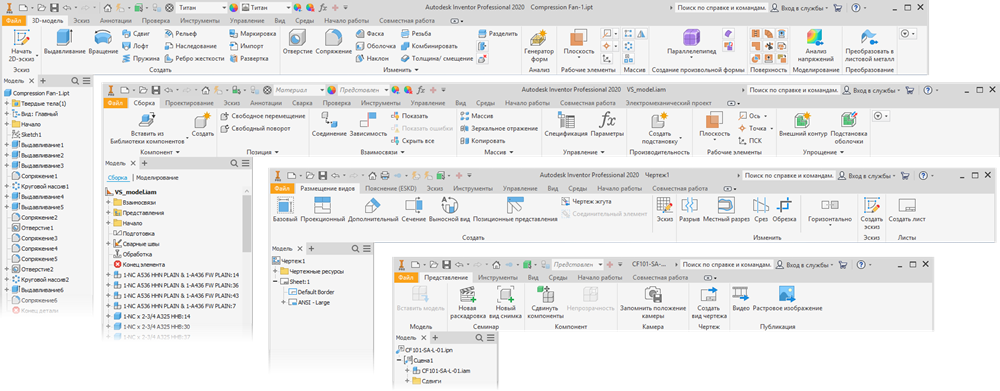

- Обновленные значки — значки ленты и обозревателя Inventor обновлены в соответствии с новой светлой темой интерфейса.
- Манипуляторы элементов — обновленные цвета сочетаются со светлой темой интерфейса.
- Текстура резьбы — обновленная текстура резьбы обеспечивает высокую четкость.

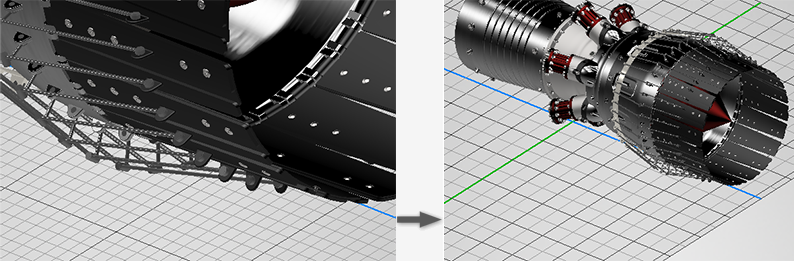

- Нулевая плоскость — обновленное представление сочетается с новой цветовой схемой. Добавлена возможность динамически уменьшать количество линий сетки при уменьшении масштаба изображения. При увеличении масштаба количество плавно восстанавливается. Основные оси окрашиваются в соответствии с осями координат, которые можно видеть в триаде модели в нижнем левом углу графического окна.

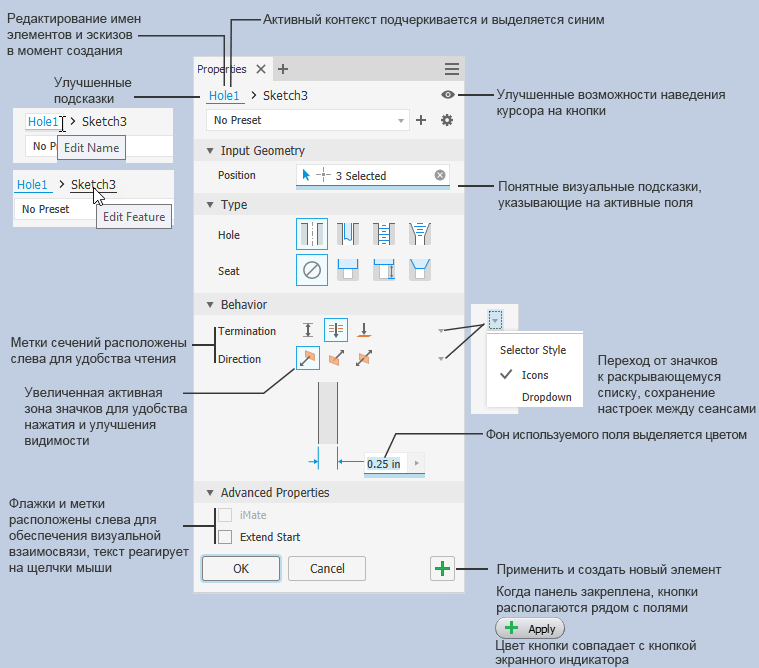

Панели свойств
Улучшена компоновка и кнопки панелей свойств.
Возможность назначать имена элементам при создании была предложена на портале
обмена идеями по Inventor®.
Параметры приложения
Изменения параметров приложения перечислены относительно вкладки диалогового окна.
- Новая цветовая схема активного окна: Светлая тема.
- Фоновое изображение: Light Blue Theme.png.
- Среда отражения: studio_02.dds.
- Сечение, ограничивающее текстуру плоскости: «По умолчанию — серый».
- Различные изменения цвета активного окна.
- Устаревшие стили не изменились.
- Тема интерфейса: «Желтый» (отображение янтарных значков из предыдущих версий в светлой теме интерфейса). Установите флажок, сохраните изменения и перезапустите Inventor, чтобы отобразить значки.
Вкладка "Цвет"
