Обзор

В Inventor 2023 добавлены усовершенствования по просьбам пользователей, улучшены рабочие процессы между программами, а также внесены улучшения, связанные с соответствием стандартам.

Inventor 2023 предоставляет указанные ниже возможности.

Улучшения по просьбам пользователей. Как и в предыдущих версиях, в Autodesk Inventor 2023 реализованы усовершенствования по запросам сообщества пользователей Inventor. Усовершенствования с отметкой Обмен идеями по Inventor® в разделе «Новые возможности» были созданы по запросам пользователей. Делитесь своими идеями на форуме идей по Inventor.
Взаимосвязанные рабочие процессы. Autodesk Inventor 2023 расширяет возможности взаимодействия между Revit, Fusion 360 и другими приложениями, что позволяет еще больше упростить работу.
Дальнейшее обеспечение соответствия установленным правилам (2D- и 3D-стандарты). Autodesk Inventor 2023 и дальше предоставляет усовершенствования на основе стандартов, которые позволяют создавать проекты в соответствии с нормативными требованиями.

Далее приведены подробные сведения о новых возможностях.

Улучшения по просьбам пользователей

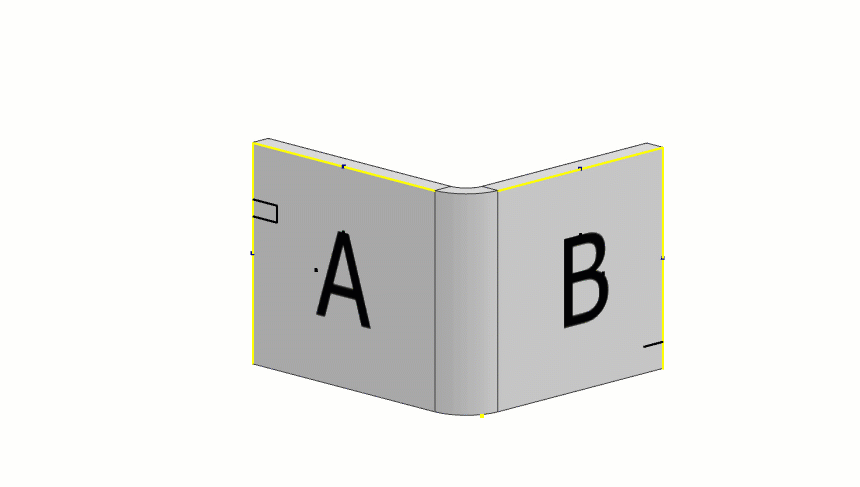

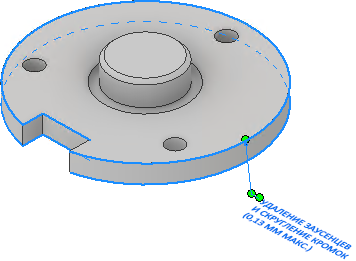

Команда «Пометить» — новая команда для стандартных деталей и деталей из листового металла.
- Эскизный текст или геометрию можно использовать для добавления элементов маркировки в модели.
- Стили маркеров используются для управления свойствами моделирования и экспорта элементов маркировки. Для управления стилями маркеров используется редактор стилей и стандартов.
- Экспорт в определенные слои в файлах DXF или DWG.
Назначение допусков: поддерживается использование уникальных параметров допуска для каждого состояния модели.

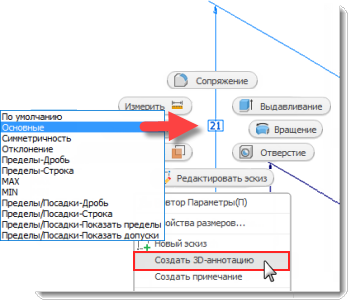

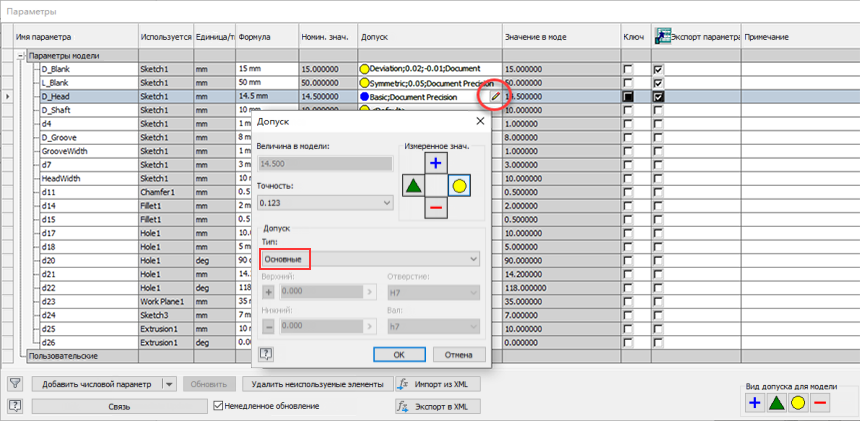

Базовый допуск: редактор параметров предоставляет доступ к базовому допуску, который можно передавать и синхронизировать с 3D-аннотациями в модели, а также извлекать из чертежей.
- Параметр «Базовый» также доступен для размеров эскиза.

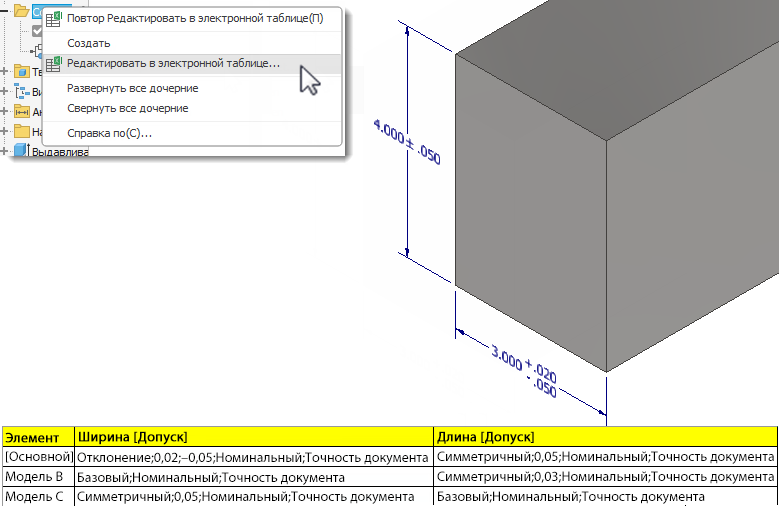

При необходимости можно настроить допуск, текст и логические параметры в электронной таблице Excel и использовать их в состояниях модели, параметрических деталях и параметрических сборках.

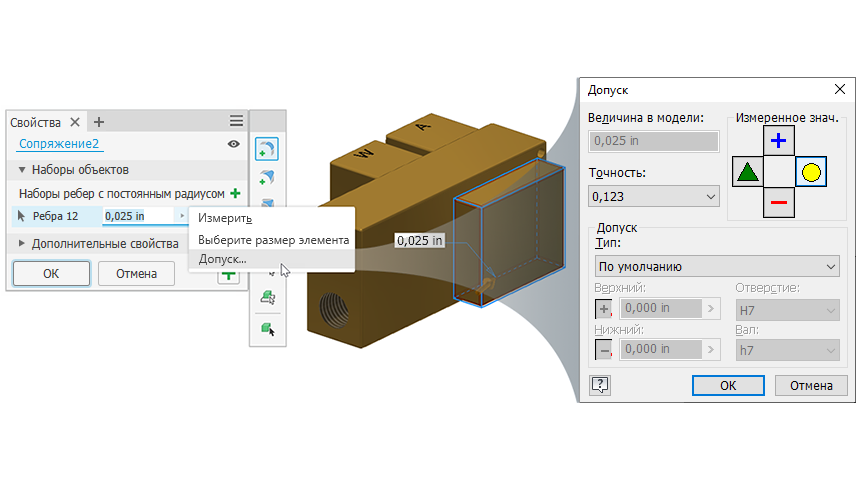

Сопряжения: применение допусков к параметрам сопряжения.

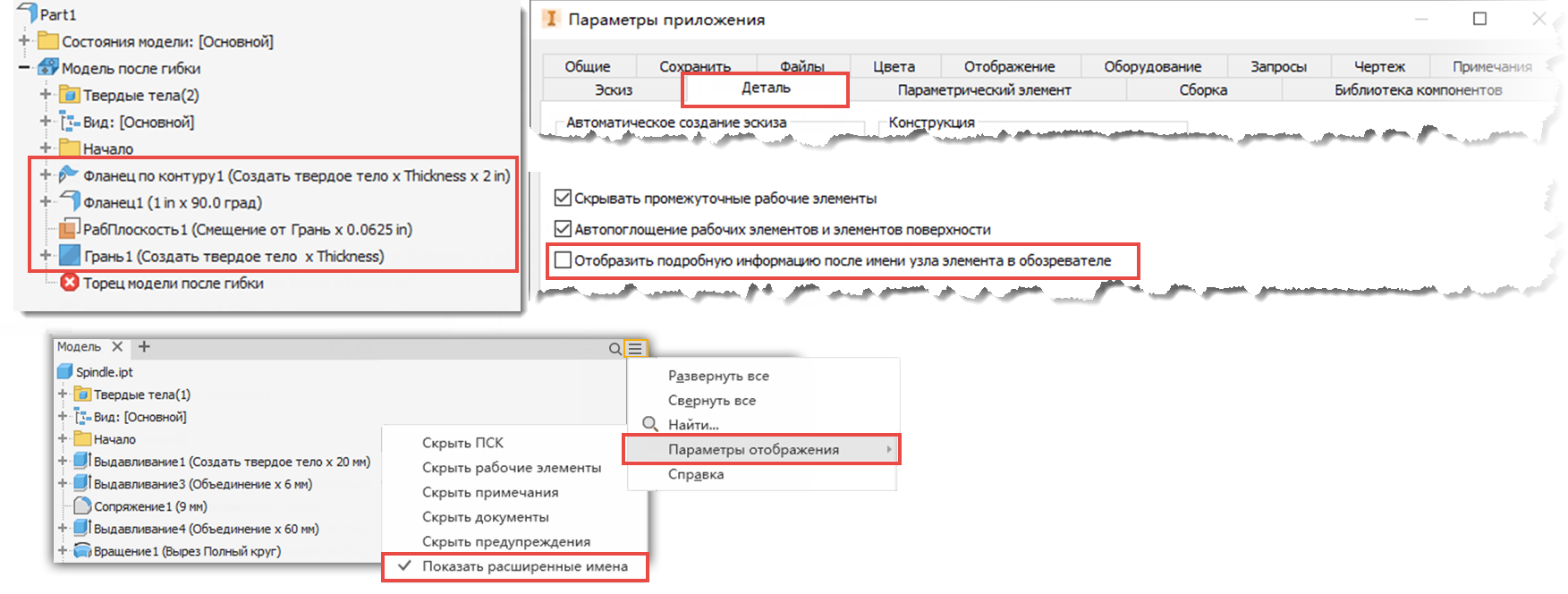

Листовой металл: для деталей из листового металла доступна расширенная информация обозревателя. Этот параметр можно активировать в диалоговом окне «Параметры приложения» > вкладка «Деталь» или в узле обозревателя.

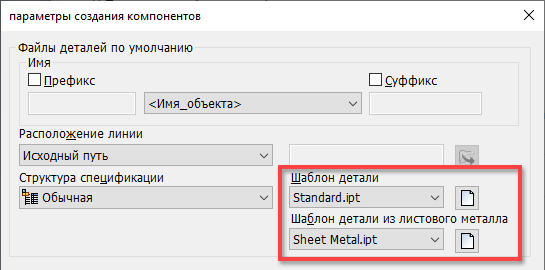

Новый параметр «Шаблон листового металла» добавлен в меню «Сервис» > «Параметры документа» > вкладка «Моделирование» > диалоговое окно «Параметры создания компонентов» для выбора или поиска шаблона, используемого для создания файлов деталей из листового металла.

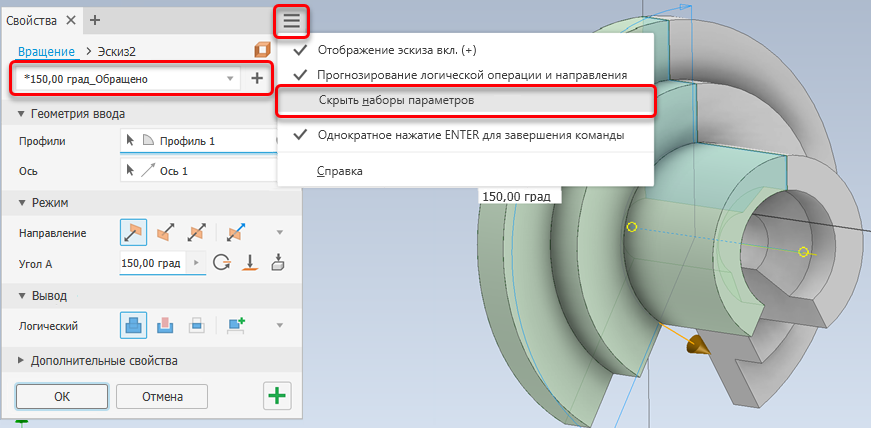

Выдавливание и вращение: все параметры панели свойств для элементов выдавливания и вращения сохраняются в наборах параметров для упрощения повторного использования.

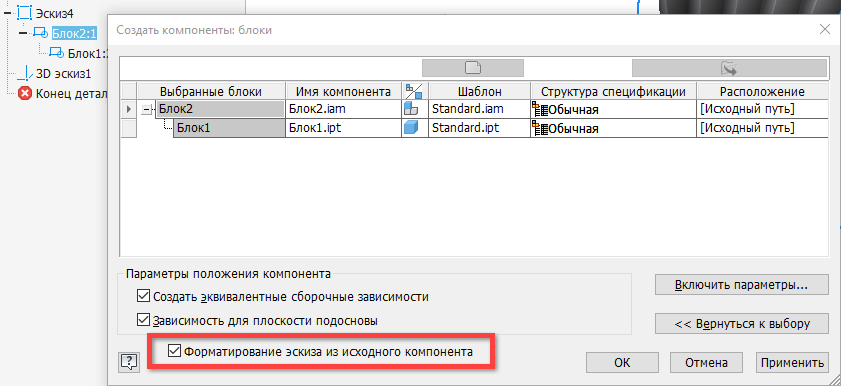

Формат эскиза: в диалоговое окно «Заимствование» добавлен новый параметр «Форматирование эскиза из исходного компонента». Он позволяет указать, будут ли обновляться эскизные блоки в производной детали при изменении линий в исходной детали.

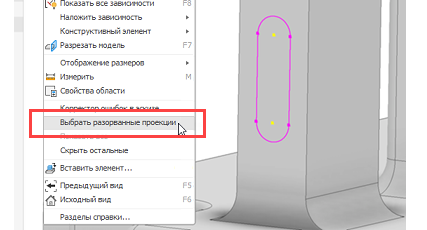

Спроецированная геометрия: теперь можно выбрать все неиспользуемые (или поврежденные) спроецированные геометрические объекты в эскизе для быстрого удаления или исправления.
Текст эскиза модели: использование стандартных и пользовательских свойств Inventor из активной модели в тексте эскиза детали.

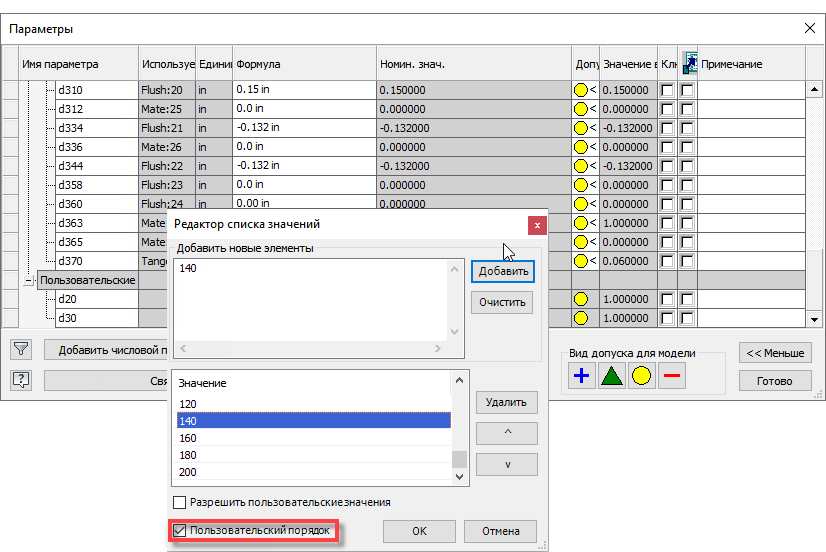

iLogic: можно добавлять на ленту внешние правила и глобальные формы, сортировать порядок многозначных параметров в числовом виде и использовать атрибут Measure.PreciseExtents для получения более точных результатов для изогнутых деталей.
Спецификация сборки: новые параметры спецификации отключают видимость подавленных компонентов и последовательно нумеруют элементы.

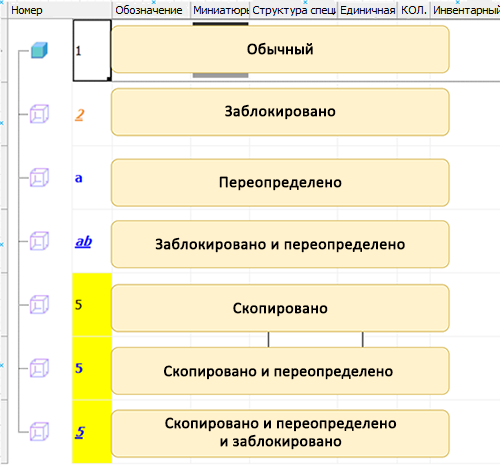

Номера позиций спецификации имеют несколько состояний отображения, указывающих на различие между обычным, заблокированным, переопределенным и повторяющимся состоянием или их комбинациями.

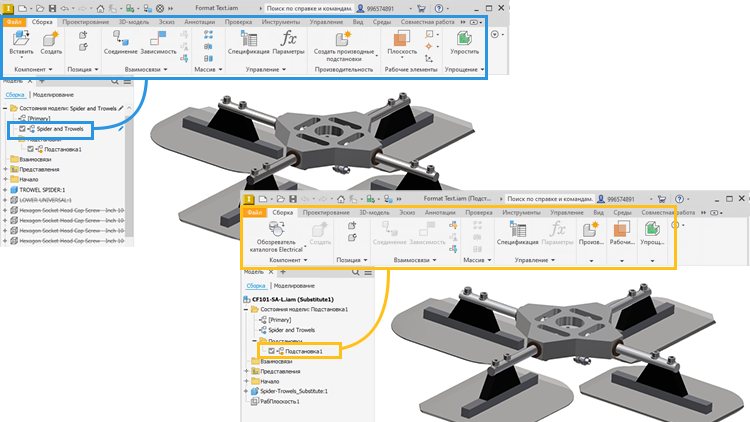

Состояния модели: оптимизирован рабочий процесс подстановки состояний модели путем отключения незначимых команд, что упрощает поиск доступных команд.

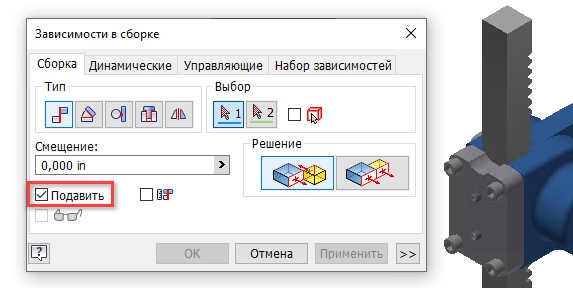

Зависимости: подавление зависимостей стало проще благодаря новому параметру диалогового окна. Можно создать зависимость и одновременно подавить ее, а затем при необходимости отменить подавление.

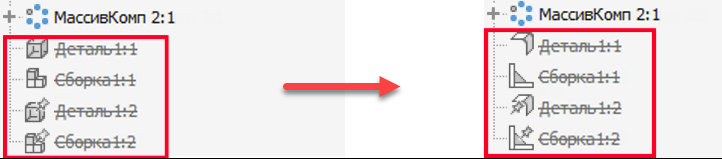

Обозреватель сборки: значки подавленных деталей из листового металла и сварных конструкций были обновлены для отражения вида неподавленных значков.

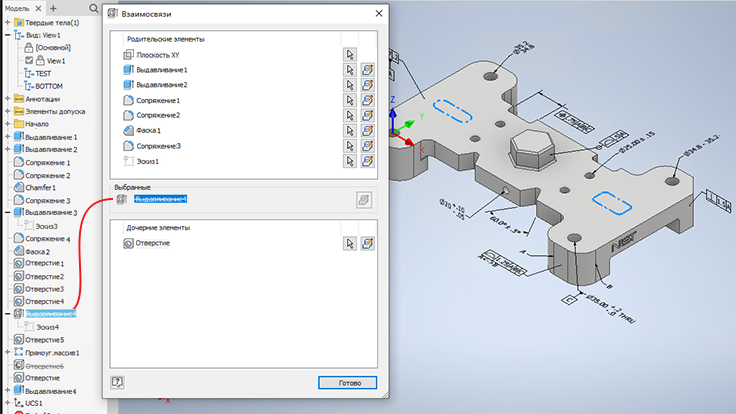

Взаимосвязи: для подавленных компонентов работает команда «Взаимосвязи».

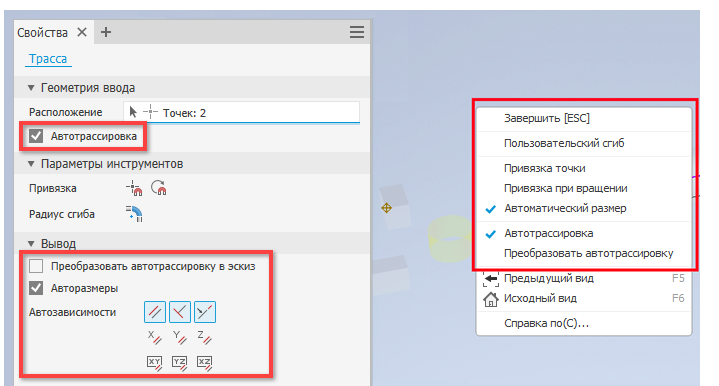

Трубы и трубопроводы: на панели «Трасса» диалогового окна «Свойства» теперь сохраняются последние использованные значения для повторного использования со следующей трассой.

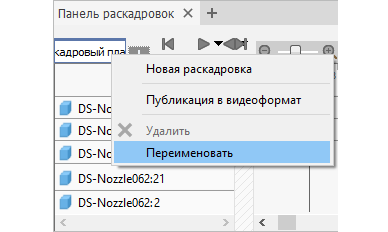

Схемы: во время работы со схемой можно переименовывать раскадровки в процессе их создания или позднее, если это необходимо.
Схемы: теперь при публикации видео можно задать частоту кадров.
Режим «Экспресс»: повышена производительность при изменении видимости компонента в режиме «Экспресс».
Резьба в сборках: многопоточная обработка повышает производительность сборок с большим количеством деталей с резьбой.
Клавиши для работы с видимостью: используйте сочетание клавиш ALT + V для переключения видимости тел, рабочих элементов (плоскостей, осей и точек) и эскизов.
Навигация модели: улучшена навигация по свободной орбите при использовании трехкнопочной мыши.

Интегрированные рабочие процессы

Мы постоянно ищем способы обеспечить эффективное взаимодействие между рабочими группами. Ранее была добавлена возможность копирования детали Inventor в рабочее пространство Fusion 360 Design. В этом выпуске добавлены дополнительные возможности взаимодействия. Из Inventor можно передавать данные непосредственно в рабочие пространства генеративного проектирования, моделирования и производства Fusion 360. Это еще больше упрощает проработку проектных идей и моделирование на ранних этапах до передачи в производство.

Взаимодействие Inventor и Fusion 360

Запустите в Inventor инструменты генеративного проектирования, моделирования и производства Fusion 360. Лента Fusion 360 доступна в средах сборок и деталей Inventor.

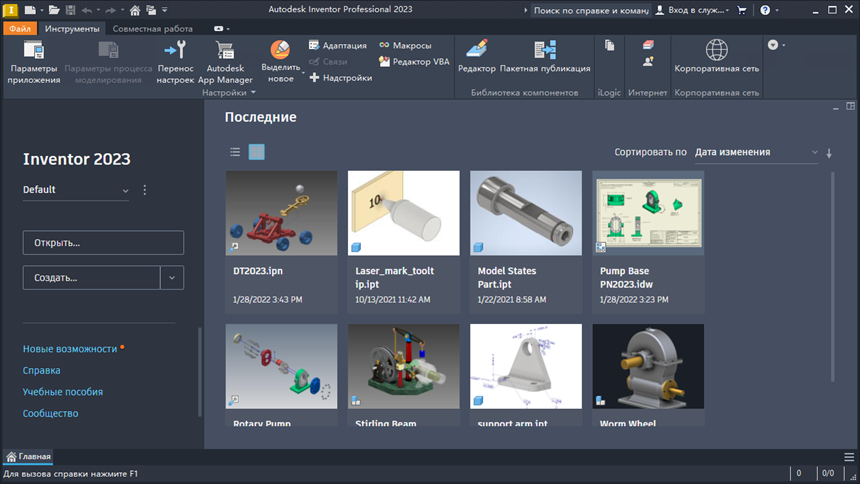

Раздел «Моя главная страница» заменен разделом «Главная»: на обновленной странице «Главная» стало более удобно запускать программы Autodesk.
Рабочая область Fusion 360: улучшена визуальная четкость при открытии проектов электрических систем Fusion 360, в которых содержатся данные активного окна.
Обмен данными: обмен данными с Inventor упрощает совместное использование определенных групп данных Revit участниками проекта.
Взаимодействие: при запуске команды, например при открытии файла Revit, компонент взаимодействия с Revit не устанавливается. Во время установки можно продолжить работу в Inventor с данными, созданными не в Revit.
Команда «Упростить»: внесенные корректировки в типы элементов обеспечивают более четкое разграничение между аддитивными и субтрактивными элементами.
Перенос: автоматическая проверка для файлов деталей подстановки из предыдущих версий больше не выполняется.
Общие: новая клавиша быстрого вызова, автоматическое уточнение отображения и повышение производительности.
Транслятор: добавлены форматы glTF, glb и USDz, а также обновления в импорте/экспорте JT, экспорте STEP и STL.

Дальнейшее обеспечение соответствия установленным правилам (2D и 3D)

3D-аннотации и определение на основе модели

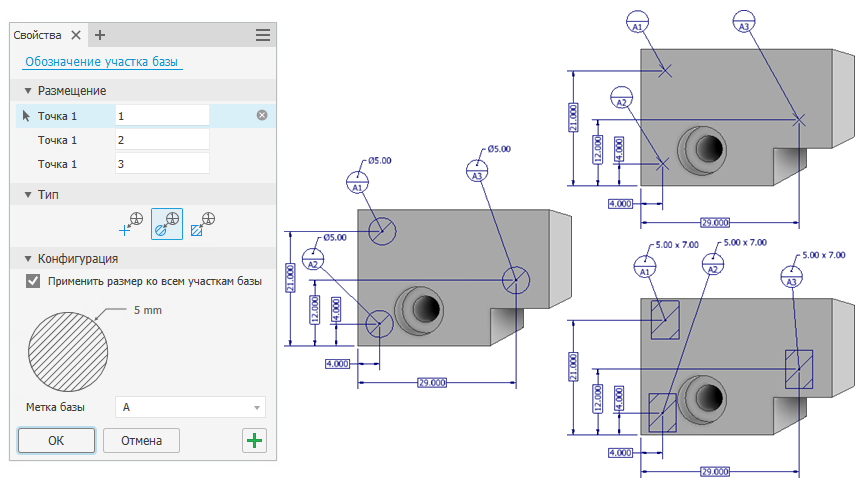

- Команда «Обозначение участка базы» добавлена на панель «Общие аннотации», что позволяет задать базовые элементы на поверхностях неправильной формы.

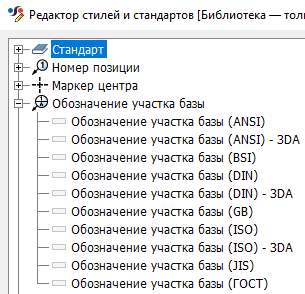

- В стили добавлен параметр «Обозначение участка базы».
- Добавлены определяемые пользователем плоскости обозначения участка базы 3DA.
- Добавлен параметр включения свойств при добавлении текста в 3D-аннотацию.
- Добавлен параметр «Включить свойства» при добавлении текста в 3D-аннотацию.
- Консультант по допускам поддерживает ASME 2009 и ISO 2012.

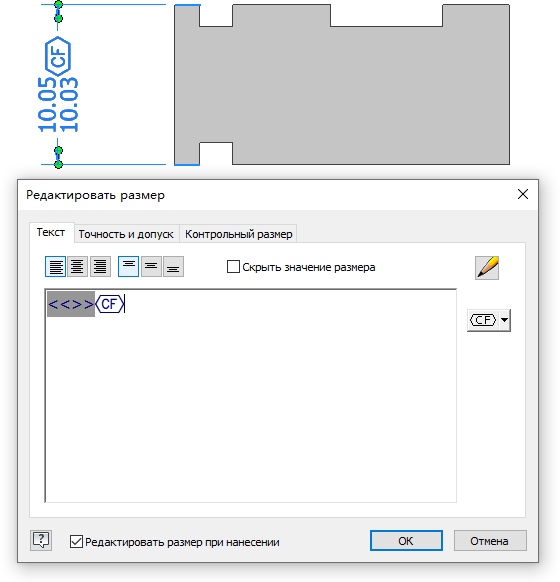

- Непрерывный элемент (CF) доступен в диалоговом окне «Редактирование размера и текста 3DA».

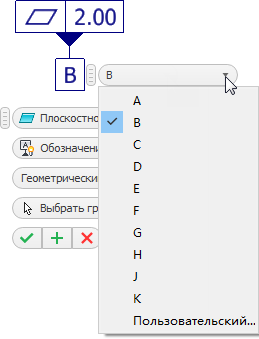

- Комплект плоскостей базы отсчета улучшен, повышено удобство использования и пользовательских меток DRF.

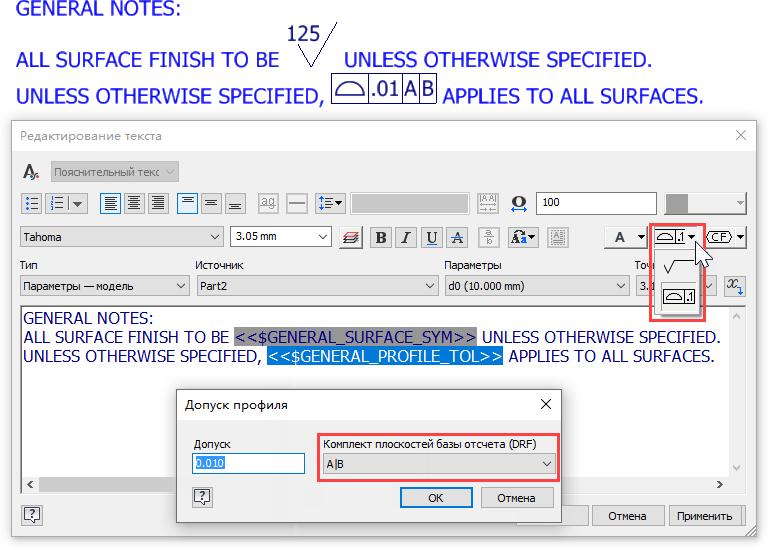

- В примечания добавлены общие аннотации шероховатости и профиля поверхности.
- Связывание нескольких граней, ребер и вершин с одной линией 3D-выноски

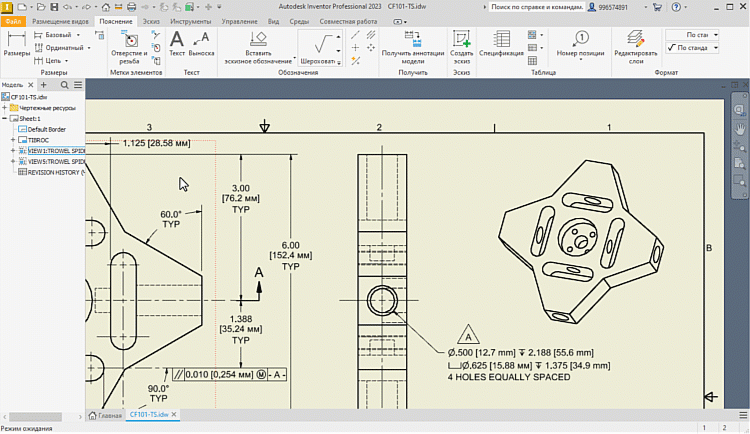

Виды чертежа

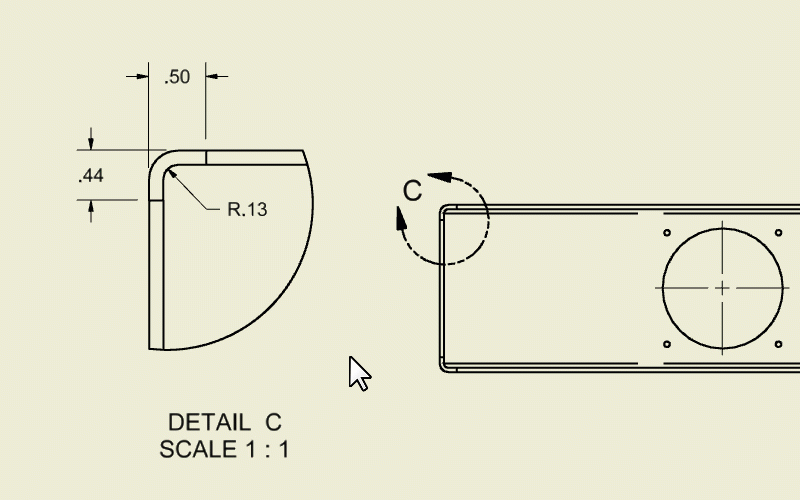

- Используйте команду «Редактировать свойства узла», чтобы изменить форму границы узла с круглой на прямоугольную.

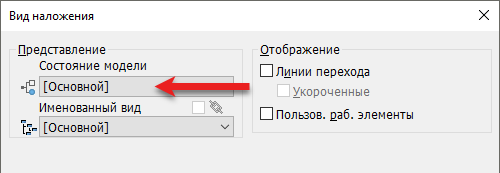

- Используйте состояния модели в сочетании с видами наложения.

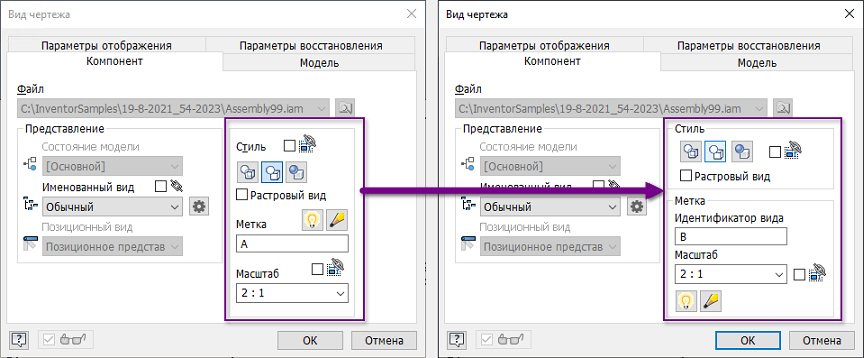

- В диалоговом окне «Вид чертежа» обновлен интерфейс меток вида.

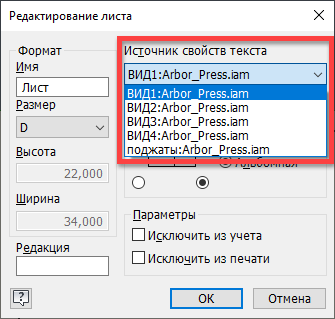

- В качестве основного источника свойств можно использовать модель из любого вида.

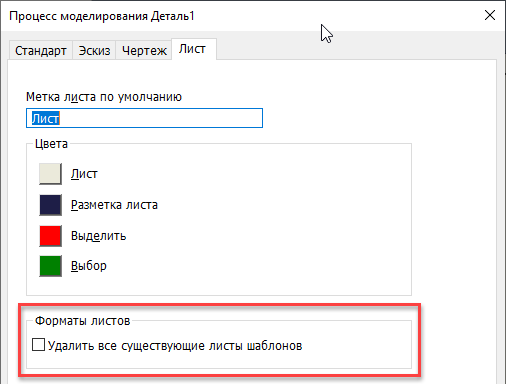

- Автоматическое удаление существующих листов при создании чертежа из стандартного формата листа.

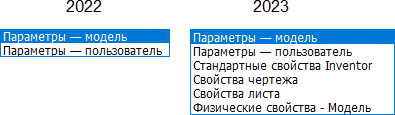

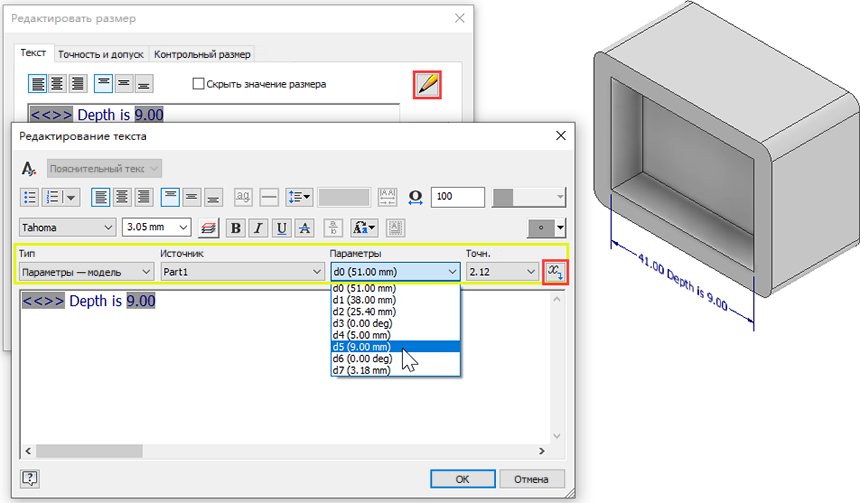

- Имеется доступ к любому полю свойств для размеров из текстового редактора.
Аннотации на чертежах
- Добавлено обозначение коллекции шероховатости.

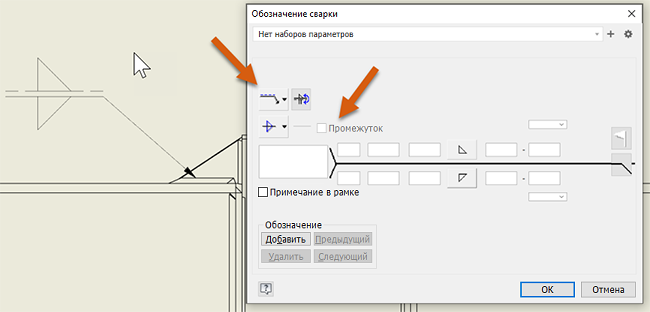

- Улучшены линии идентификации обозначений сварки и направление флага поля.

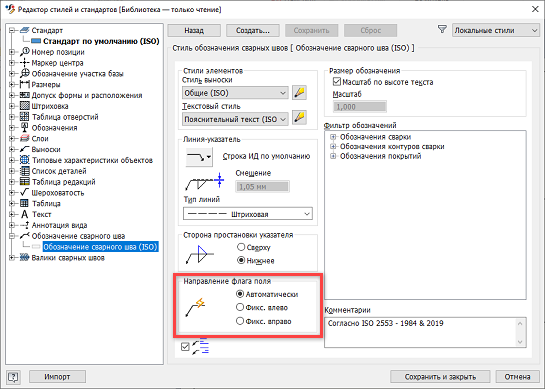

- В диалоговое окно «Редактор стилей и стандартов обозначений сварных швов» добавлен новый параметр «Направление флага поля», позволяющий задать соответствующее направление.

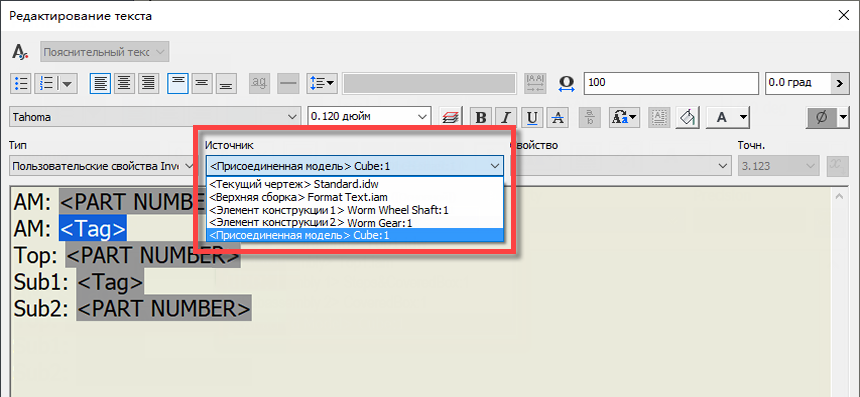

- Текст на выноске теперь может включать стандартные и пользовательские свойства Inventor, а также свойства экземпляра, принадлежащие родительским элементам вставленной детали.

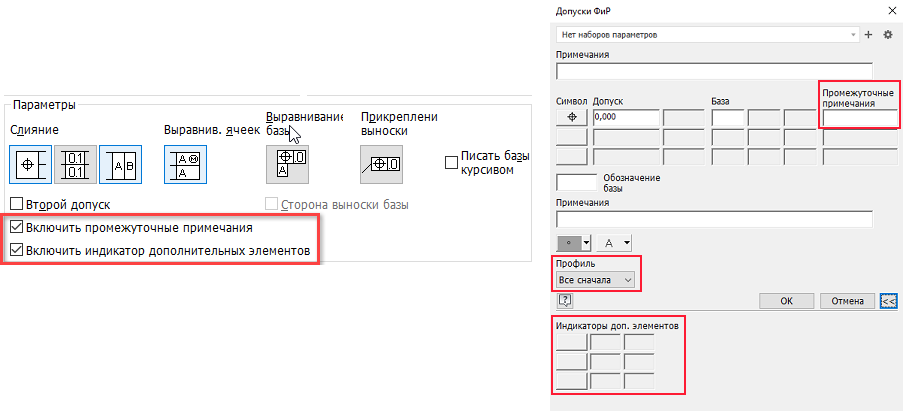

- Допуск формы и расположения: обозначение «Все сначала» в допуске формы и расположения. Используйте новый параметр «Все сначала» в раскрывающемся меню «Профиль» диалогового окна «Допуск формы и расположения».
  В диалоговом окне «Допуск формы и расположения» также можно ввести префикс, суффикс и индикаторы для дополнительных элементов согласно стандартам ISO 5458 и 5459. Сначала включите параметры с помощью новых флажков, добавленных в диалоговое окно «Редактор стилей и стандартов». Обратите внимание, что ячейки становятся активными по мере заполнения.

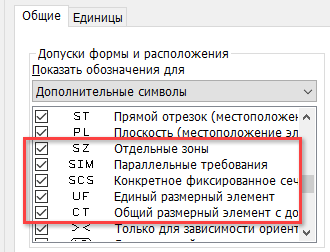

  В диалоговое окно «Стиль допуска формы и расположения» добавлены дополнительные идентификаторы для соответствия стандартам ISO 5458, ISO 14405-1:2016 и ISO 1101.

Улучшения по просьбам пользователей

Ваш отзыв очень важен для команды разработчиков Inventor. Мы высоко ценим отзывы и запросы на усовершенствование программ от пользователей. Присоединяйтесь к сообществам, с помощью которых можно поделиться отзывами с разработчиками Inventor.

Обзор новых возможностей версии 2023

В этой версии внесены улучшения, о которых просили пользователи, улучшены рабочие процессы между программами и обеспечивается соответствие стандартам.

Скачайте Inventor 2023 в учетной записи на портале Autodesk Account.
