Сведения об усовершенствованиях среды работы со сборками.
Сборки
Генератор рам
Значения ориентации для манипулятора теперь являются редактируемыми размерами на экране.
Дополнительные сведения о генераторе рам см. в разделе Создание базовых структурных рам.
Экспорт в файл 3D PDF

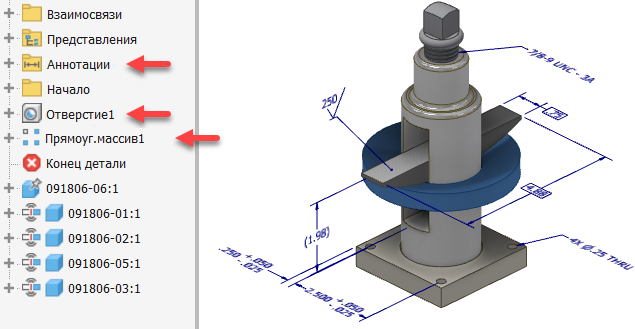

Экспорт сборок в файл 3D PDF теперь поддерживает элементы сборок и 3D-аннотации.
Примечание. Поддерживаются функции разделки сварных кромок и обработки в сборе. Сварные швы не поддерживаются.
Дополнительные сведения о 3D PDF см. в разделе Экспорт модели в формат 3D PDF.
Усовершенствования при открытии компонентов в обозревателе сборки

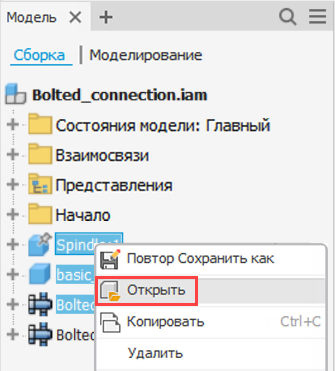

Теперь в обозревателе можно выбрать несколько компонентов и узлов, а также открыть набор объектов в новых сеансах Inventor. Щелкните набор объектов правой кнопкой мыши и выберите «Открыть».
Дополнительные сведения об обозревателе сборки см. в разделе Обозреватель сборки.
Трубопроводы
Значок-уведомление о трассе с отложенным обновлением
Трасса с отложенным обновлением теперь обозначается в обозревателе значком молнии.
Дополнительные сведения о трассах с отложенным обновлением см. в разделе Индивидуальные настройки.
Новые способы доступа к параметрам «Отобразить все объекты» и «Отложить обновление и скрыть все объекты»

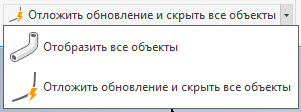

Доступ к параметрам «Отобразить все объекты» и «Отложить обновление и скрыть все объекты» теперь можно получить из контекстного меню трассы.
Команды также доступны на ленте.
Дополнительные сведения см. в разделе Индивидуальные настройки.
Новое поведение при заполнении трасс

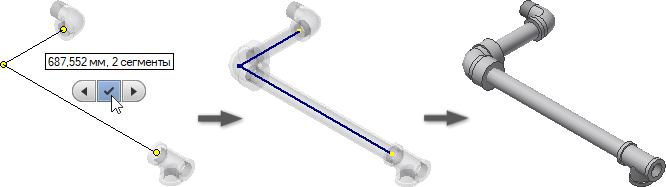

После создания трассы больше не требуется выполнять команду «Заполнение трассы». Если включен параметр «Отобразить все объекты», доступен предварительный просмотр заполненной трассы при создании соединений. По завершении операции она заполняется окончательно.
Если включен параметр «Отложить обновление и скрыть все объекты», трасса отображается в виде каркаса, пока не будет выбрана команда «Отобразить все объекты».
Дополнительные сведения см. в разделе Заполнение трасс и ветвей.
