Сведения о новой команде «Упростить» уровня сборки, которая заменяет команду «Внешний контур».

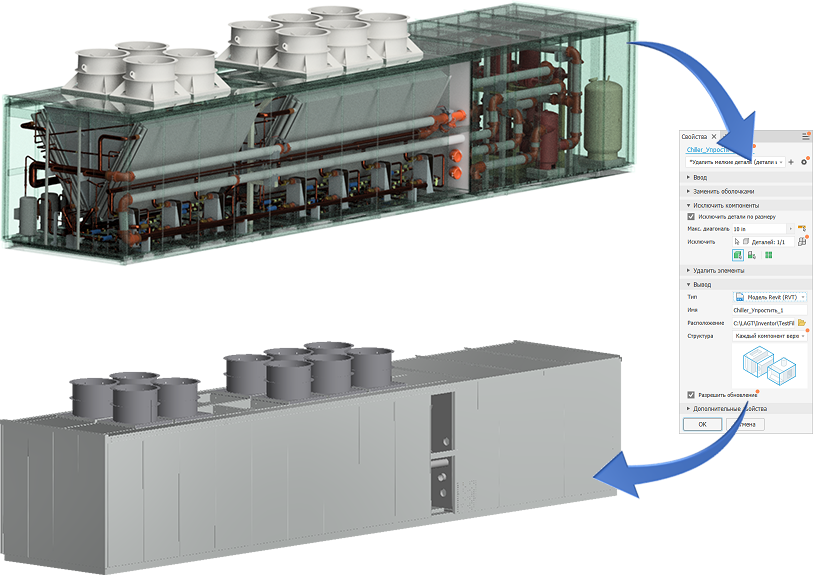

Новая команда «Упростить» заменяет команды «Внешний контур» и «Подстановка внешнего контура». Команда «Упростить» позволяет удалять компоненты и элементы из сложных сборок, чтобы упростить совместную работу и использование на последующих этапах работы.
Преимущества новой команды «Упростить»:
- Использование панели свойств для оптимизации рабочего процесса и устранения необходимости переключаться между страницами с вкладками диалоговых окон.
- Доступно четыре встроенных набора параметров, а также возможность создания собственных наборов параметров. Наборы параметров присваивают значения полям на панели свойств. Любое значение можно переопределить.
- Сохраните сборку в качестве новой детали, состояния подстановочной модели или модели Revit (RVT).
- Улучшенное и расширенное распознавание элементов, которое позволяет фильтровать карманы по глубине, удаляя рельефные элементы, туннели и полости (пустоты).
- Команда «Упростить» интегрирована в команду «Экспорт в формат RVT», что позволяет избежать выполнения задач по отдельности.
Команда «Упростить» доступна в следующих местах:
- Вкладка «Сборка»
панель «Упрощение»
Упростить
- «Файл» «Экспорт» Экспорт в RVT — только для выходных данных в формате RVT
- Вкладка «Среды» «Компоненты BIM» панель «Упростить»
Упростить
- Обозреватель: узел «Состояние модели» «Новая подстановка»
Упростить
Прим.: Создавать задачи для сборок внешнего контура можно по-прежнему в Планировщике заданий.
Дополнительную информацию см. в разделах по ссылкам выше.
