Развертка смежных граней

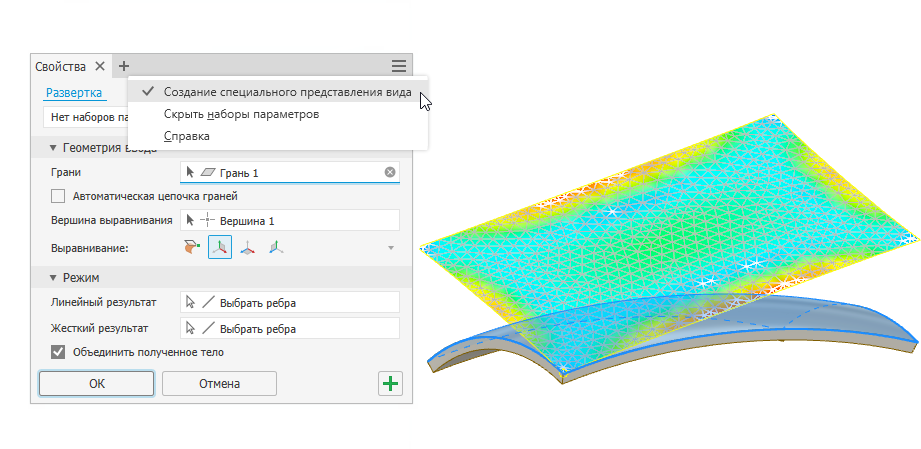

Новая команда «Развертка» позволяет разворачивать грани, которые невозможно обработать с помощью функции «Развертывание» или команды развертки для деталей из листового металла. (Например, если необходимо определить образец ткани или сделать плоскими проштампованные объекты.) При выравнивании выбранных граней с помощью функции развертки не используются расчетные данные изгибов.
Во время процесса развертки отображается теплокарта, позволяющая видеть области с различной степенью натяжения (от максимального до минимального). Можно указать, следует ли оставить смежные сегменты линейными или жесткими.
Параметр «Создание специального представления вида» позволяет легко изолировать полученную поверхность и создать соответствующую документацию.
Дополнительные сведения см. в разделе Развертка граней.
Твердотельный элемент сдвига

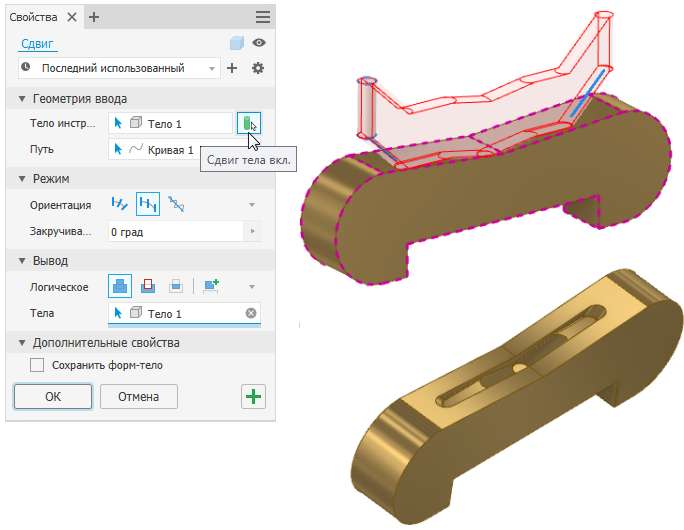

В дополнение к оптимизации рабочего процесса за счет новой панели свойств функция «Сдвиг тела» позволяет сдвинуть твердое форм-тело вдоль траектории. В следующем примере показана фиксированная траектория сдвига без закручивания для моделирования траектории перемещения инструмента.

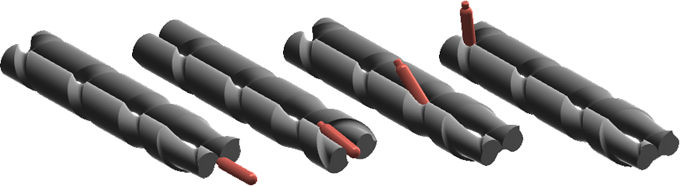

Далее показаны результаты применения закручивания согласованного сдвига на 90 градусов в проекте шнека, поворачивающего бутылку из горизонтального положения в вертикальное.
Автор модели: Скотт Мойз (Scott Moys)
Дополнительные сведения см. в разделе Создание сдвигов.
Усовершенствование взаимосвязей

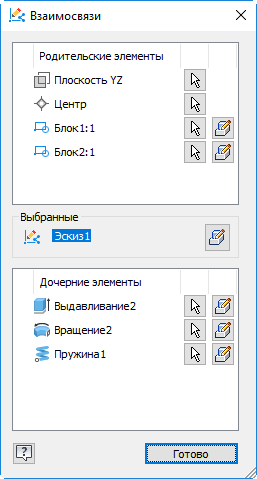

Эскизные блоки, используемые элементами, теперь отображаются в диалоговом окне «Взаимосвязи».
Дополнительные сведения см. в разделе Поиск взаимосвязей в детали.
Поддержка выбора нескольких граней
Теперь можно выбирать несколько граней и добавлять резьбу к выдавленным цилиндрическим/коническим граням, которые вместе проходят через несколько деталей. Все грани должны быть одного размера и диаметра и должны примыкать друг к другу.
Подробные сведения о работе с резьбой см. в разделе Создание резьбы.
