Эффективность создания файлов чертежей (IDW, DWG) повысилась благодаря оптимизированному рабочему процессу использования форматов листов. Благодаря новым режимам рабочие процессы чертежа теперь требуют гораздо меньше усилий со стороны пользователей, и их с легкостью можно воспроизводить повторно.
Быстрое начало работы: оптимизированный процесс использования листов и форматов листов
Обзор. Автоматизированное создание видов и их настроек
При выборе шаблона, на основе которого создается файл чертежа, для каждого листа, содержащего один или несколько стандартных видов, требуется указать компонент. Он размещается в соответствии с параметрами, определенными для каждого из видов. Возьмем в качестве примера шаблон, включающий в себя лист с двумя базовыми, проекционным и дополнительным видами, для каждого из которых заданы пользовательские параметры. При создании чертежа для этого листа потребуется указать компонент. При его размещении будут использованы два базовых, проекционный и дополнительный виды и применены пользовательские параметры, заданные для каждого из этих видов на листе.
Помимо видов и параметров видов, при создании чертежа с листом, содержащим стандартные виды, также наследуются параметры листового металла, параметры формата списка деталей и сам список.
Дополнительные сведения см. в разделе Работа с листами и форматами листов.
Усовершенствования процесса работы с шаблонами чертежей, листов и форматами листов
При создании листа чертежа на основе существующего формата листа следующие параметры, заданные в этом формате, наследуются новым листом.
- Параметры каждого размещенного вида. Например, если один вид размещается с тонированием, а другой без, то каждый раз при использовании формата листа с пользовательскими листами эти виды будут размещаться с такими же настройками.
- Параметры листового металла
Прим.: Если задается развертка, то шаблоны и форматы листов обновляются для сохранения вида развертки листового металла аналогично базовому виду. При выборе шаблона формата листа, в котором сохранен вид развертки, этот шаблон заполняется в соответствии с данными детали листового металла, используемой в качестве источника для чертежа.
- Параметры формата списка деталей и сам список.
- Общие/типовые таблицы.
- Примечания и текст.
Усовершенствования диалогового окна «Выберите компонент для вида на листе»

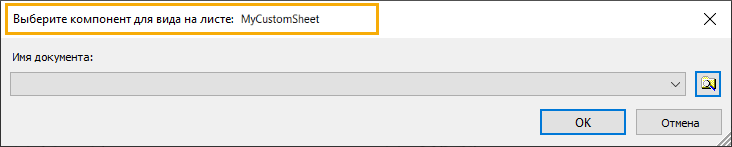

- Имя листа, который будет использоваться для выбранного компонента, теперь отображается в заголовке.
- Размер диалогового окна теперь можно изменять.
Усовершенствования диалогового окна «Создание формата листа»
- Новый параметр Вписать виды на лист позволяет автоматически масштабировать виды в соответствии с размером компонентов и листа. Если этот флажок снят (по умолчанию), то к видам, которые создаются на основе этого пользовательского формата листа, будет применяться масштаб, заданный для видов при сохранении этого формата.
- Размер диалогового окна теперь можно изменять.
Дополнительные сведения см. в разделе Работа с листами и форматами листов.
Усовершенствования процесса создания чертежей
Прямой доступ к шаблонам формата листа при создании файла чертежа.

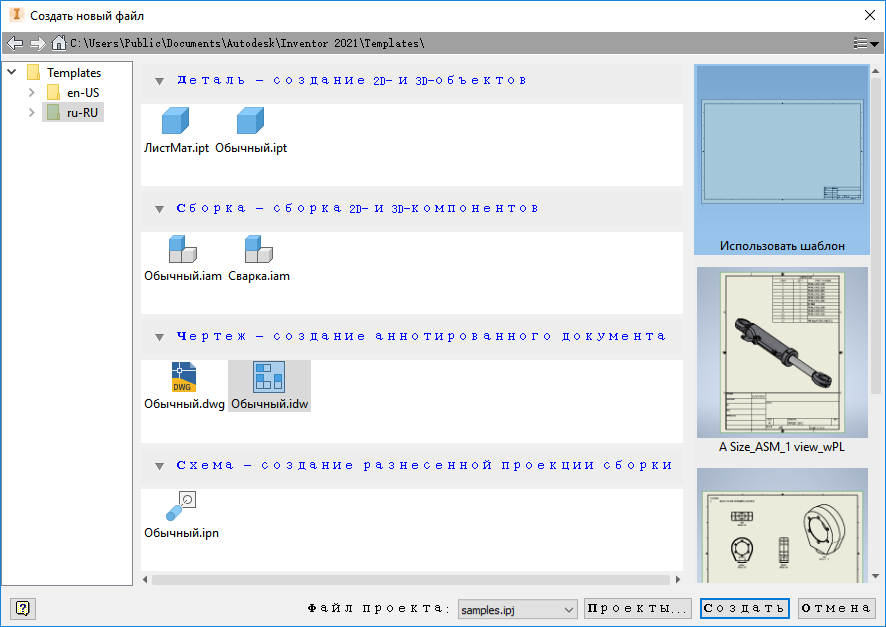

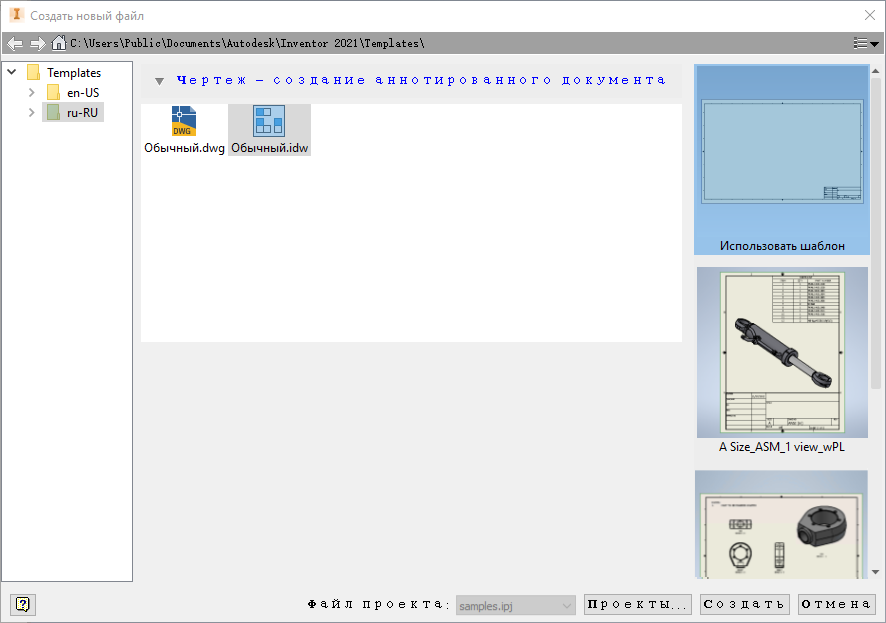

- Диалоговое окно «Создать новый файл»: шаблоны чертежа теперь доступны в столбце справа. На миниатюрах показаны форматы листов, сохраненные в каждом из файлов шаблонов.
- Файл детали или сборки: обновленное диалоговое окно «Создать новый файл» теперь можно открыть с помощью параметра контекстного меню «Создать вид чертежа». На миниатюрах показаны форматы листов, сохраненные в каждом из файлов шаблонов.

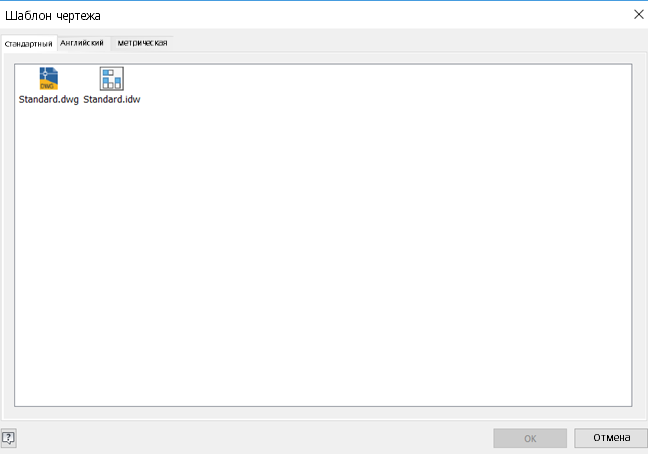

2021 Выпуски, предшествующие версии 2021

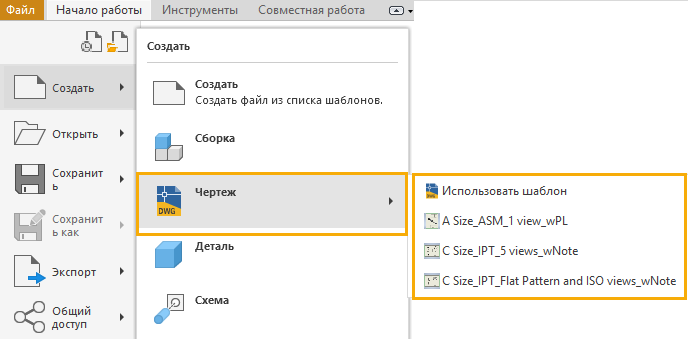

- Меню «Файл»: новое всплывающее меню содержит список шаблонов чертежа и форматов листов, сохраненных в файле шаблона чертежа.
Дополнительные сведения см. в разделе с примерами создания файла чертежа.
