В рабочие процессы нанесения размеров добавлены различные улучшения.
Выравнивание перпендикулярно выбранной кромке

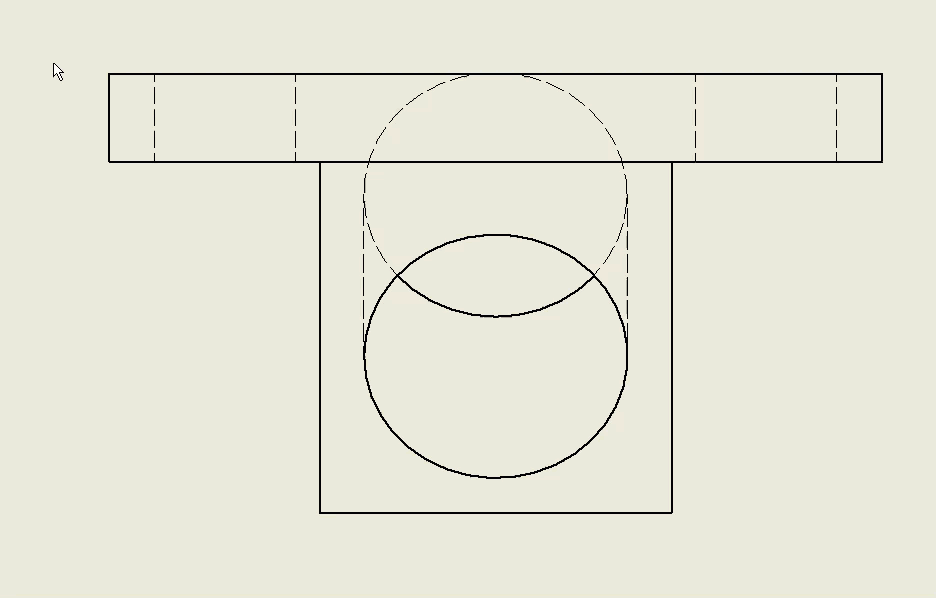

Теперь размер можно выровнять по выбранному ребру. С помощью нового типа размеров «Повернутый» размеры можно размещать перпендикулярно, выравнивая их по выбранному ребру.
- Выберите линейное ребро или две точки.
- Щелкните правой кнопкой мыши и выберите «Тип размера» > «Повернутый».
- Выберите отрезок, определяющий параллельное или перпендикулярное направление размера.
Дополнительные сведения о создании размеров см. в разделе Добавление размеров на ортогональные виды чертежа.
Параллельный диаметр с обозначением Ø

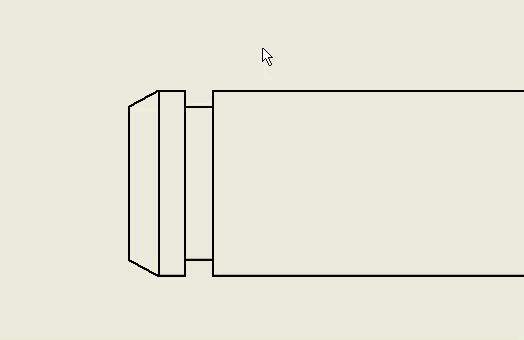

Параллельный диаметр с обозначением Ø — это новый тип размера, который создается при выборе кромки силуэта цилиндрического элемента (вала или отверстия).

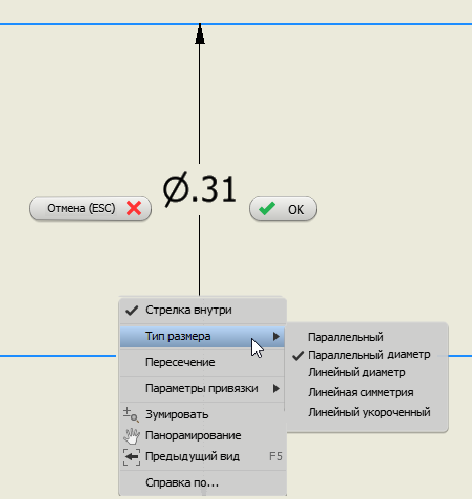

| Изменить используемый тип размера можно с помощью параметра «Тип размера» в контекстном меню. |
|
Дополнительные сведения о создании размеров см. в разделе Добавление размеров на ортогональные виды чертежа.
