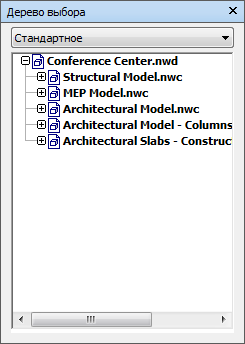

Окно дерева выбора

"Дерево выбора" — это закрепляемое окно, в котором отображаются различные иерархические виды структуры модели, определенные в приложении САПР, в котором была создана модель.

В Navisworks используется иерархическая структура для определения объектно-ориентированных путей (от имени файла к определенному объекту).

Для файлов Revit 2014 и более поздней версии (RVT или NWC) иерархию модели можно структурировать таким образом, чтобы под каждым уровнем отображались категория, семейство, тип и экземпляр, а также материал, из которого выполнен объект Revit. Например, дверь может быть разделена на составляющие, такие как "стекло" или "дерево".

По умолчанию в раскрывающемся списке имеется четыре варианта:

• Standard. Отображение стандартного дерева иерархии, в котором показаны все экземпляры. Иерархическую структуру можно сортировать по алфавиту.

• Компактное. Отображение упрощенной версии иерархии на вкладке "Стандартные", в которой не показываются некоторые элементы. Уровень сложности данного дерева можно адаптировать в редакторе параметров.

• "Свойства кривой". Отображение иерархии на основе свойств элементов. В этом режиме можно вручную выполнять простые операции поиска, используя в качестве критерия свойство элемента.

• Наборы Отображение списка выбранных наборов объектов и наборов поисковых запросов. Если наборы объектов и наборы поисковых запросов не создавались, этот пункт не отображается.

  Примечание. Список элементов на вкладке "Наборы" полностью соответствует списку в закрепляемом окне "Наборы".

Дополнительные настраиваемые параметры дерева выбора можно добавить с помощью Autodesk Navisworks API.

Имена элементов, если это возможно, соответствуют именам, которые им даны в исходном приложении САПР. Имена из "Дерева выбора" можно копировать и вставлять. Для этого правкой кнопкой мыши щелкните по объекту в дереве выбора и в контекстном меню выберите пункт "Копировать имя". Также можно щелкнуть по элементу в дереве выбора и нажать клавиши CTRL + C. Имя будет скопировано в буфер обмена.

Имеются разные значки деревьев, отражающие типы геометрии, составляющей структуру модели. Каждый из этих типов элементов может быть помечен как скрытый (серый), отображаемый (темно-синий) или обязательный (красный).
