Формат Autodesk FBX

Файлы FBX можно экспортировать из Navisworks. Модуль экспорта создает файл FBX с расширением .fbx и поддерживает экспорт следующих типов объектов.

• Треугольники
• Отрезки
• Материалы (только цвет, однотонную прозрачность и текстуру обернутого изображения)
• Точки обзора
• Источники света (включая белковый источник света)
• Иерархия модели
• Среда
• Свойства

Экспорт файла FBX

1. В Navisworks перейдите на вкладку «Вывод» и на панели «Экспорт сцены» выберите «FBX» .

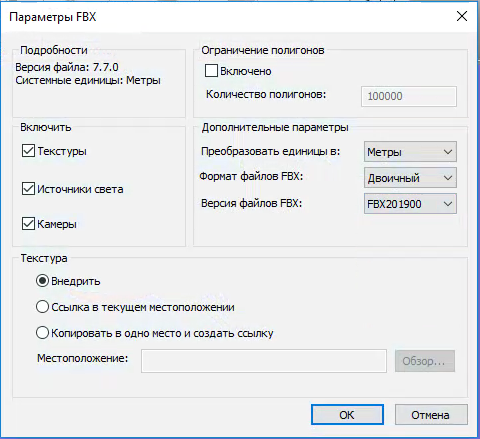

2. В диалоговом окне «Параметры FBX» установите флажок «Включить» в области «Ограничение полигонов», чтобы ограничить объем геометрии, экспортируемой в выходной файл.

   При выборе геометрии предпочтение отдается наиболее видимым объектам, а не мелким деталям. Если размер экспортируемого файла слишком большой, попробуйте установить флажок для этого параметра и сократить количество полигонов. Если выбрать вкладку «Главная», раскрыть панель «Проект» и нажать «Статистика сцены» , в Autodesk Navisworks отобразится количество треугольников и линий в текущем проекте. В результате задания ограничения на количество многоугольников для экспорта будут выбираться только некоторые из этих элементов.

3. Выберите требуемые элементы в области «Включить»:

   • Текстуры — установите этот флажок для включения текстур в файл FBX.
   • Источники света — установите этот флажок для включения источников света в файл FBX.
   • Камеры — установите этот флажок для включения камер в файл FBX.

4. Задайте требуемые дополнительные параметры для файла FBX:

   • Преобразовать единицы в — задание единиц, используемых в экспортируемом файле FBX.
   • Формат файла FBX — настройка формата экспортируемого файла FBX (например, ASCII).
   • Версия файла FBX — выбор версии экспортируемого файла FBX (например, FBX201100).

5. Если выбрано включение текстур, выберите требуемые параметры в области текстуры:

   • Встроить
   • Ссылка в текущем местоположении
   • Копировать в отдельное местоположение и ссылку: введите путь к файлу или перейдите в папку на компьютере.



6. Нажмите кнопку «OK».

7. В диалоговом окне «Экспорт» введите новое имя файла и укажите папку, если необходимо изменить предложенное имя и папку.

8. Нажмите кнопку «Сохранить».
