Ориентация в 3D рабочем пространстве

Хотя в Autodesk Navisworks используется система координат X, Y, Z, не существует неукоснительного правила о фактическом направлении каждой из осей координат.

Приложение Autodesk Navisworks считывает данные, необходимые для выбора направлений "вверх" и "на север", непосредственно из файлов, загружаемых в сцену. Если это невозможно, по умолчанию ось Z будет направлена "вверх", а ось Y считается направленной "на север".

Имеется возможность изменить направления "вверх" и "на север" для всей модели (глобальная ориентация) и направления "вверх" для текущей точки обзора (вертикальный вектор точки обзора).

Примечание. Изменение вертикального вектора точки обзора влияет на навигацию в тех режимах, которые связаны с направлением "вверх" текущей точки обзора, таких как "Обход", "Зависимая орбита" и "Орбита". Это изменение также оказывает влияние на сечения.

Выравнивание вертикального вектора точки обзора по текущему виду

В панели "Сцена" щелкните правой кнопкой мыши, чтобы открыть контекстное меню.
Выберите "Точка обзора" > "Точка обзора сверху" > "Настройка".

Выравнивание вертикального вектора точки обзора по одной из стандартных осей

В панели "Сцена" щелкните правой кнопкой мыши, чтобы открыть контекстное меню.
Выберите "Точка обзора" > "Точка обзора сверху"
Щелчком выберите одну из стандартных осей. Выберите один из следующих вариантов.
- Совместить с +X
- Совместить с -X
- Совместить с +Y
- Совместить с -Y
- Совместить с +Z
- Совместить с -Z

Изменение глобальной ориентации

Выберите вкладку Исходный вид > "Проект" > "Параметры файла" .

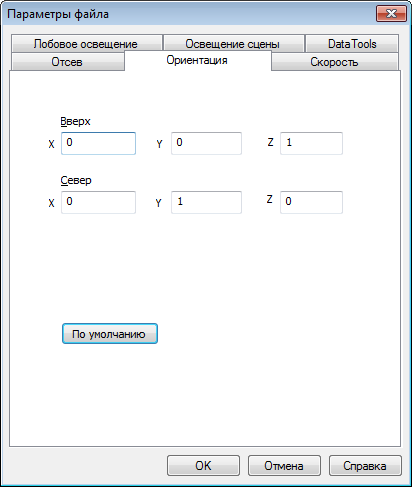

В диалоговом окне "Параметры файла" на вкладке "Ориентация" введите требующиеся значения для корректировки ориентации модели.
Нажмите кнопку «ОК».
