Вспомогательные виды

Вспомогательные виды позволяют получить общий вид сцены и быстро перевести камеру в требуемую точку на большой модели. Эта функция доступна в 3D-пространстве.

В Navisworks предусмотрено два типа вспомогательных видов:

Вид в сечении
Вид в плане

На вспомогательных видах представлен фиксированный вид модели. По умолчанию на вид в сечении показывается вид модели спереди, а на виде в плана - вид модели сверху.

Вспомогательные виды отображаются в закрепляемых окнах. Текущая точка обзора представлена треугольным маркером. Этот маркер перемещается при навигации, показывая направление обзора. Также маркер можно перетаскивать. Для этого следует навести на него курсор и, удерживая нажатой левую кнопку мыши, перемещать камеру по сцене.

Примечание. Маркер изменяет свой вид и отображается как маленькая точка, если вспомогательный вид находится в той же плоскости, что и вид камеры.

Использование вида в плане

Перейдите на вкладку "Вид" > панель "Средства навигации" > раскрывающийся список "Показ ссылок" > флажок "Вид в плане".

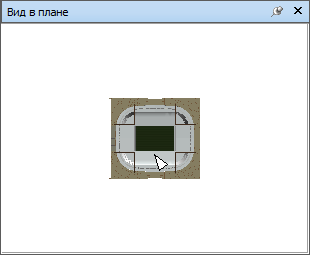

На экран выводится окно "Вид в плане" со вспомогательным видом модели.
Перетащите треугольный маркер на вспомогательном виде в новое место. Камера в сцене изменяет положение в соответствии с положением маркера на вспомогательном виде.

Также можно перейти в другое место в сцене. Треугольный маркер на вспомогательном виде изменяет свое положение в соответствии с положением камеры в сцене.
Для манипуляции вспомогательным видом щелкните правой кнопкой мыши в любом месте в окне "Вид в плане". Воспользуйтесь пунктами контекстного меню для требуемой корректировки вида.

Ввод команды: CTRL + F9

Использование вида в сечении

Выберите вкладку "Вид" > панель "Средства навигации" > раскрывающийся список "Показ ссылок" > флажок "Вид в сечении".

На экран выводится окно "Вид в сечении" со вспомогательным видом модели.
Перетащите треугольный маркер на вспомогательном виде в новое место. Камера в сцене изменяет положение в соответствии с положением маркера на вспомогательном виде.

Также можно перейти в другое место в сцене. Треугольный маркер на вспомогательном виде изменяет свое положение в соответствии с положением камеры в сцене.
Для манипуляции вспомогательным видом щелкните правой кнопкой мыши в любом месте в окне "Вид в сечении". Воспользуйтесь пунктами контекстного меню для требуемой корректировки вида.

Ввод команды: CTRL + F10
