Как применить смещение зажима

В этом примере показано, как создавать и применять смещения зажимов к траекториям, с помощью модели Channels.dgk из папки Examples.

Создание и добавление траекторий к NC-файлу

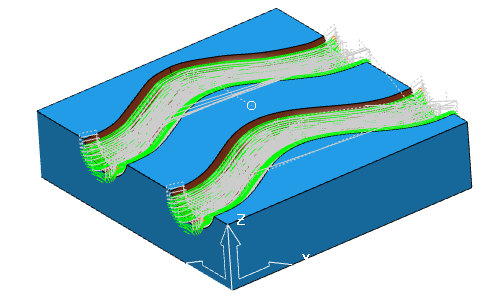

1. Перед тем, как вы сможете применить смещения зажимов, необходимо создать соответствующие траектории для обработки канала:
   • Roughing — Траектория выборки 3D модели с помощью скругленной фрезы диаметром 15, радиусом кромки 1 и длиной 75.
   • Rest Roughing — Траектория доработки выборки 3D модели с помощью сферической фрезы диаметром 15 и длиной 75.
   • Отвесные + Пологие — Траектория выборки Отвесные + Пологие с помощью сферической фрезы диаметром 10 и длиной 50.



2. Создайте четыре идентичные траектории:
   1. В Проводнике щелкните правой кнопкой мыши по черновой траектории и выберите Параметры, чтобы открыть диалог Выборка 3D модели.
   2. В диалоге нажмите , чтобы создать копию траектории.
   3. Нажмите Вычислить.
   4. Не закрывая диалог, нажмите .
   5. Нажмите Вычислить.

      Это создаст еще одну копию траектории. Повторите еще раз, чтобы у вас было четыре копии траектории Roughing.

3. Повторите шаг 1, чтобы создать четыре траектории черновой доработки.
4. Создайте NC-файл.
   1. Щелкните в Проводнике правой кнопкой мыши по ветви NC-файлы и выберите Создать NC-файл.

      Откроется диалог NC-файл.

   2. В диалоговом окне NC-файл введите имя Channel with fixture offsets.
   3. Нажмите Принять.
5. В Проводнике выберите все траектории, щелкните правой кнопкой мыши и выберите «Добавить в» > «NC-файл».

Создание и применение смещений зажимов

1. Создайте смещения зажимов:

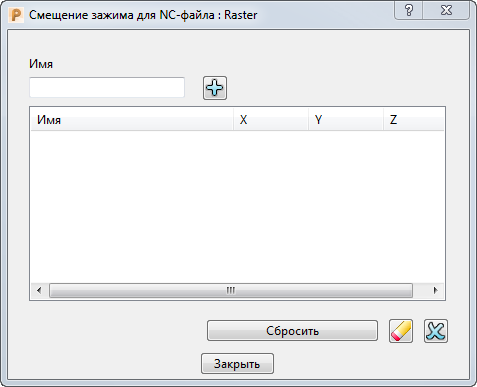

   1. В диалоге NC-файл выберите . Это откроет диалог Смещение зажима для NC-файла.



   2. В поле Имя введите G55 и нажмите .
   3. В таблице Смещение зажима щелкните по полю Х и введите 300, затем нажмите Enter.
2. Повторите шаг 1, чтобы создать еще два смещения зажимов:
   • G56 с Y, равным 300.
   • G57 с X, равным 300, и Y, равным 300.
3. Нажмите Закрыть.
4. Примените смещения зажимов к траекториям в NC-файле.
   1. В диалоге NC-файл нажмите . Это отобразит траектории в таблице траекторий NC-файла в окне Таблица траекторий, размер которого можно менять.
   2. В окне Таблица траекторий выберите Roughing_1, а затем в диалоге NC-файл выберите G55 в списке Смещение зажима.



      Это применит смещение зажима G55 к траектории Roughing_1.

5. Выберите Roughing_1_1 и примените смещение зажима G56.
6. Выберите Roughing_1_1_1 и примените смещение зажима G57.
7. Повторите процесс, чтобы применить смещения зажимов к оставшимся траекториям.

   Не применяйте смещения зажимов к исходным траекториям. Примените G55 к траекториям, заканчивающимся на _1, G56 - к траекториям, заканчивающимся на _1_1 и G57 - к траекториям, заканчивающимся на _1_1_1.

8. В диалоге NC-файл нажмите Применить.
9. Чтобы показать траектории в их новых положениях, отобразите () Канал со смещениями зажимов для NC-файла.
