Пример спирального сверления

Спиральное сверление позволяет расточить отверстие инструментом меньшего диаметра. Принцип аналогичен трохоидальному фрезерованию. Разница заключается в том, что спираль располагается не вдоль оси паза (в одной плоскости Z), а вдоль вертикальной оси отверстия (с перемещением по Z).

Прим.: Для спирального сверления диаметр инструмента должен быть между 60% и 90% от диаметра отверстия, если отверстие не было предварительно просверлено. Если диаметр инструмента меньшего 50% от размера отверстия, в середине отверстия останется столбик материала, и инструмент сломается, когда будет зачищать дно отверстия в конце обработки.

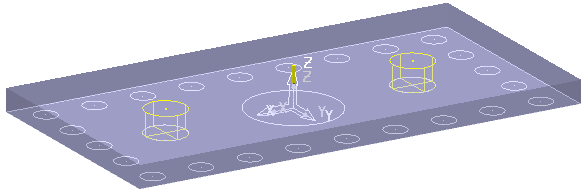

В этом примере рассматривается спиральное сверление отверстия диаметром 18 мм сверлом диаметром 15 мм. Здесь используется модель PM_holes.dgk из папки Examples.

1. Создайте заготовку с максимальной Z, равной 10.
2. Создайте 15 мм сверло .
3. В контекстном меню ветви Наборы отверстий выберите Создать отверстия.

   Это откроет диалог Создать отверстия.

   На модели выберите две окружности диаметром 18мм, а затем выберите:

   1. Создать по - Окружностям.
   2. Верх задается как - Верх заготовки.
   3. Дно задается как - Дно заготовки.
   4. Нажмите Применить и Закройте диалог. PowerMill создаст элементы «Окружность» на модели.



   Теперь нужно просверлить отверстия.

4. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки.
5. В категории Сверление выберите Спиральное и нажмите ОК. Откроется диалог Сверление.
6. Нажмите на кнопку Выбор. На экране появится диалог Выбор элементов.
7. В диалоге Выбор элементов:
   1. В разделе Диаметр выберите 18.
   2. Нажмите .
   3. Нажмите на кнопку Выбор.
   4. Нажмите Закрыть.
8. На странице Сверление:
   1. Введите Имя траектории - Helical Drilling.
   2. Выберите Тип цикла - Спиральное сверление.
   3. Выберите Верх задается как - Верх отверстия.
   4. Выберите Операцию - Глухое отверстие.
   5. Введите для Запаса значение 5.
   6. Введите для Шага значение 2.
9. На странице Инструмент выберите 15 мм инструмент из списка инструментов. Это инструмент, который вы создали в Шаге 2.
10. Нажмите Вычислить.



11. Нажмите Закрыть.

Можно отобразить траекторию Helical Milling с помощью ViewMill.

Без инструмента, посреди симуляции:
