Чистовая обработка канала погружением

Используйте страницу Чистовая канала погружением диалога, чтобы задать опции чистовой обработки погружением внутри канала.

Шаблон — Выберите шаблон, который задает расположение и ориентацию обрабатываемого канала. Шаблон выполняет три функции:

1. Показывает канал для обработки.
2. Контролирует ориентацию слоев. Слои ориентированы перпендикулярно шаблону. Если используются Ограничения ЛСК, они замещают информацию, полученную из шаблона.
3. Задает, какой край канала обрабатывается первым.

Безопасный зазор — Введите безопасное расстояние для хвостовика и патрона. Он используется в дополнение к заданным Припускам и добавляется на сторону инструмента, чтобы предотвратить столкновения с гребешками или необработанным материалом. Безопасный зазор определяет, насколько PowerMill может изменять ось инструмента, чтобы она оставалась безопасной.

Зазор патрона

Зазор хвостовика

Зазор стержня инструмента

Прим.: PowerMill автоматически добавляет небольшой конический зазор вокруг низа стержня инструмента. Длина конической части равна радиусу инструмента.

Направление резания — Выберите технологию фрезерования.

Выберите Направление резания из следующих:

• Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.



• Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.



• Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.

Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.

Припуск — Введите толщину оставляемого на модели материала в пределах допуска, учитываемую при проверке зарезов.

Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.

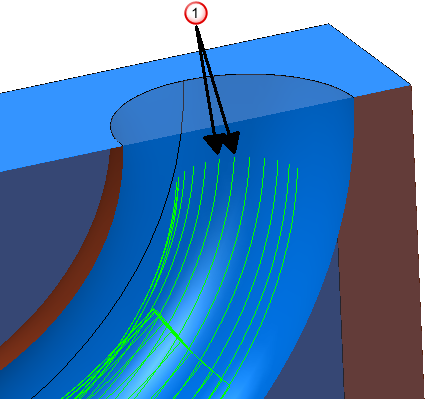

Шаг XY — Введите расстояние между последовательными проходами обработки на окружности канала. Каждый проход в траектории Чистовая канала погружением идет вокруг канала.

- Шаг XY

Копировать из Ае инструмента — Нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.

Прим.: Если вы вводите значение вручную, кнопка меняется на .

Шаг по Z — параметр недоступен, так как сегменты траектории перемещаются по мере продвижения вдоль осевой кривой.

Просмотр — Показывает шаблон, используемый при создании траектории.

Показать — Выберите, чтобы отобразить шаблон просмотра.
