Отображение дополнительной информации на общем листе

Этот пример показывает, как редактировать шаблон Summary.html (в папке Setup-sheets), чтобы общий лист отображал следующую дополнительную информацию:

• Количество траекторий и инструментов в NC-файле.
• Список имён инструментов.
• Геометрию и изображение каждого инструмента.

1. Откройте файл Summary.html в редакторе XML. В этом примере используется редактор NotePad++.

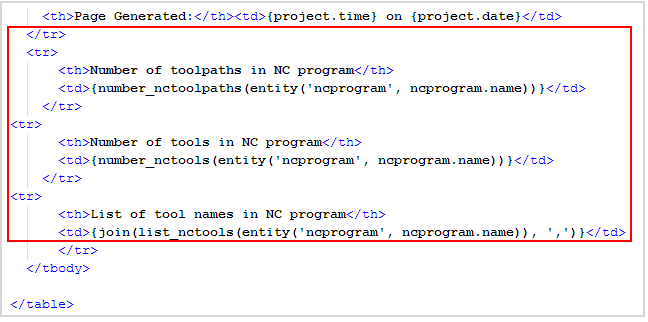

2. Чтобы показать количество траекторий и инструментов на общем листе, введите следующее под элементом Page Generated:



3. Чтобы показать геометрию и изображение каждого инструмента на общем листе:

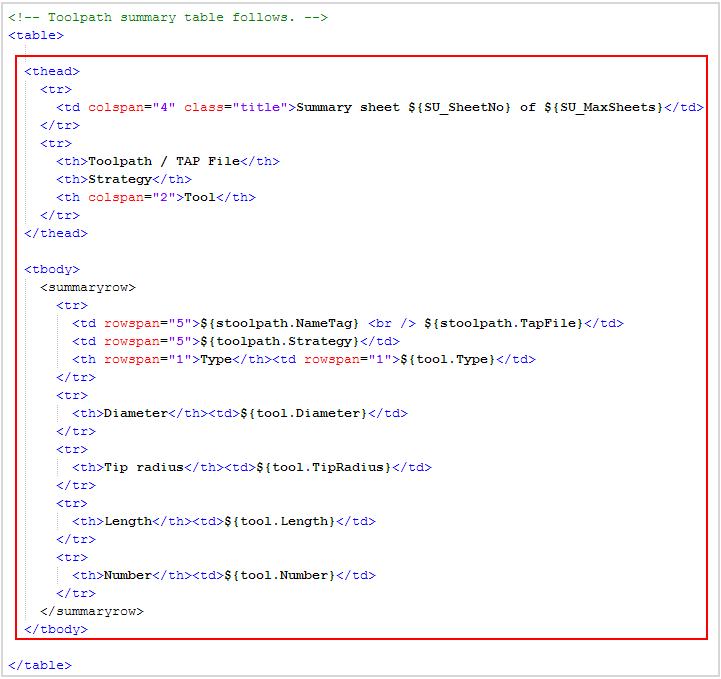

   1. Удалите следующий раздел:

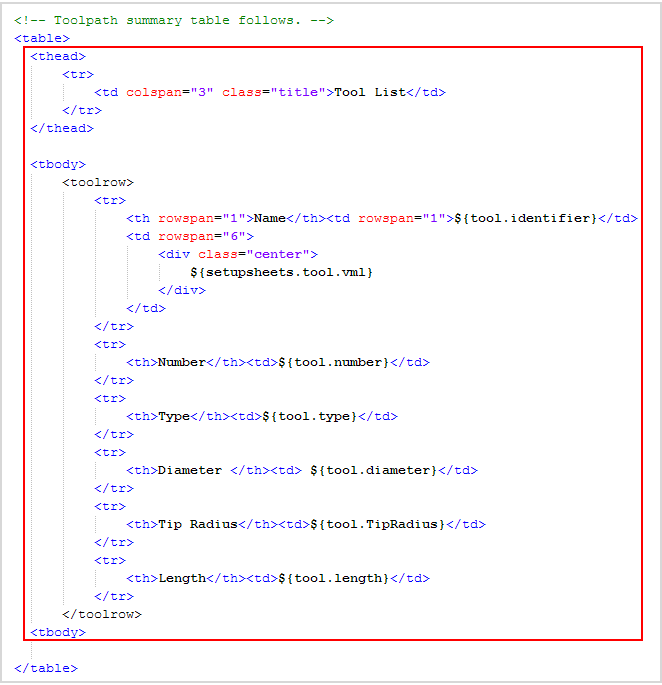

   1. Введите замещающий раздел:



4. Сохраните файл.

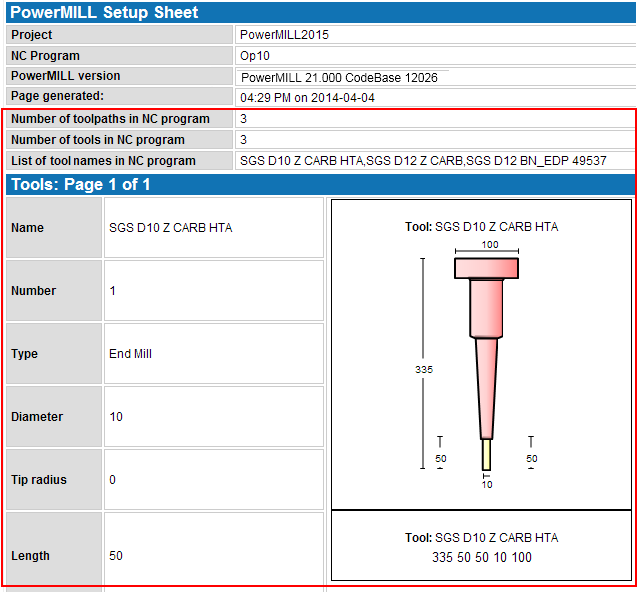

   Теперь при экспорте карты наладки общий лист будет отображать количество траекторий, инструментов, список имен инструментов и изображение каждого инструмента.
