Диалог Выбрать поднутряющиеся компоненты выбирает поверхности, которые полностью или частично поднутряются. Чтобы открыть диалоговое окно, в контекстном меню ветви Модели выберите «Выбор объектов» > «Выбор поднутренных компонентов».
Закраска поднутрений требует корректной ориентации нормалей поверхностей модели.
Опции Ориентировать поверхности позволяют правильно ориентировать модель.
- Ориентировать все — Щелкните, чтобы автоматически развернуть ориентацию всех поверхностей, которые ориентированы неверно на текущем виде.
- Ориентировать выбранные — Щелкните, чтобы автоматически развернуть ориентацию всех выбранных поверхностей, которые ориентированы неверно на текущем виде.
Угол уклона — Введите угол уклона. Это угол стенки пресс-формы, таким образом, отверстие матрицы шире ее основания, что позволяет с большей легкостью извлекать деталь. Эта опция выбирает поверхности поднутрения, которые меньше или равны этому значению.
Точно равны — Когда выбрано, выбирает поверхности поднутрений, равные углу уклона (и не выбирает поверхности поднутрения, которые меньше угла уклона).

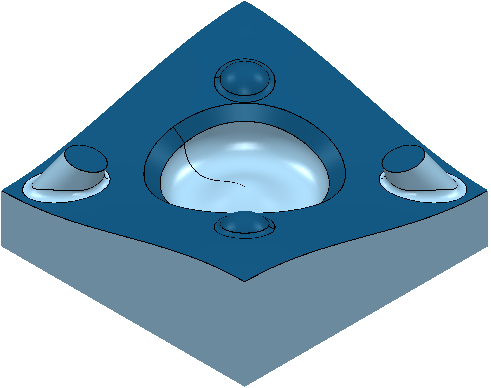

Включить частично поднутряющиеся — Когда выбрано, то выбирается любая поверхность, которая имеет область поднутрения.

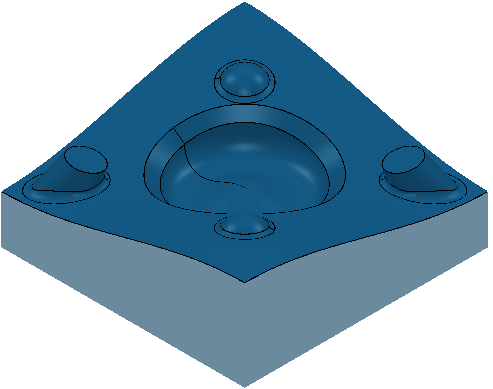

Когда не выбрано, то выбирается любая поверхность, которая поднутряется полностью.
Выбор опции Включить частично поднутряющиеся поверхности выбирает, по крайней мере, столько же поверхностей, как когда она не выбрана.
