Ограничение траектории с помощью ограничений направления оси инструмента

Эффект от Угловых ограничений направления оси инструмента проще всего увидеть на примере. В этом примере мы будем использовать модель Knob.dgk из папки Examples.

1. Создайте траекторию Чистовая проецированием поверхности, используя Направление шаблона - V. Выберите сферическую поверхность и создайте траекторию с 10 мм сферической фрезой и Шагом 5. Задайте для параметра Ось фрезы значение Атака/Наклон с углами атаки и наклона, равными 0.



   Не закрывайте диалог Чистовая проецированием поверхности.

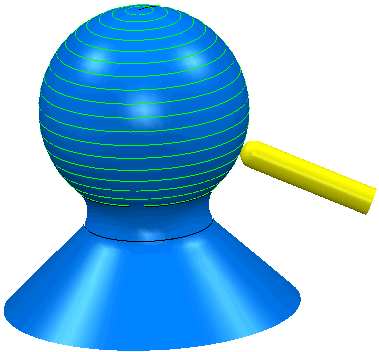

2. Включите отображение инструмента на траектории (выбрав опцию Симуляция с начала из контекстного меню отдельной траектории) и переместите инструмент вдоль траектории (используя клавиши +CTRL+Shift). Вы увидите, как инструмент изменяет угол наклона своей оси при создании траектории. Чтобы увидеть инструмент закрашенным, выберите в контекстном меню отдельного инструмента опцию Закрасить.
3. Нажмите , чтобы создать копию этой траектории.
4. На странице стратегии нажмите , чтобы открыть страницу Ось фрезы и выбрать опцию Ограничения направления оси инструмента, чтобы открыть страницу Ограничения направления оси инструмента.
5. На странице Ограничения направления оси инструмента:
   1. Выберите Действие - Удалить траекторию.
   2. Угол элевации: Начало — 0, Конец — 90.
6. В графическом окне выберите сферическую поверхность и нажмите Вычислить в диалоге Чистовая проецированием поверхности, чтобы вычислить траекторию заново.

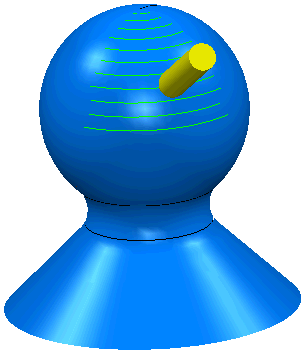

   Создается только часть траектории (до тех пор, пока не будут достигнуты ограничения Угла элевации).



7. Повторите шаги 3–5 на странице Ограничения оси инструмента, измените Действие на Изменить наклон, оставьте для параметра Угол элевации: Начало значение 0, а для параметра Конец — 90.

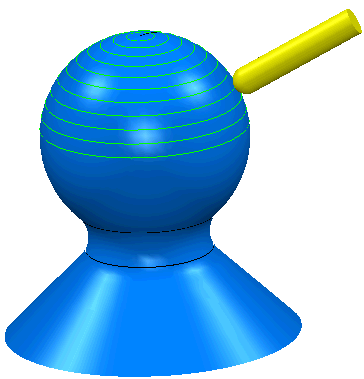

8. Пересчитайте траекторию Проекция поверхности. Вы увидите, что создано больше участков траектории, но угол оси инструмента не выходит за пределы станка.



9. Повторите шаги 3–5, сменив Действие обратно на Удалить траекторию и оставив для параметра Угол элевации: Начало значение 0, а для параметра Конец — 90.
10. Измените настройки угла азимута: Начало — 180, Конец — 0. Пересчитайте траекторию Чистовая проецированием поверхности.
