Ограничение траектории границей

В этом примере показано, как ограничить траекторию границей. Использование этого приема позволяет удерживать инструмент внутри заданной области. Этот подход можно использовать для обхода прижимов и любой другой оснастки.

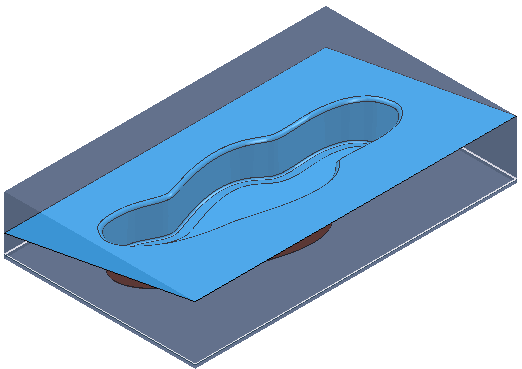

1. Откройте модель DeepFlatMould.dgk в папке Examples и создайте заготовку, инструмент и Пологую границу.

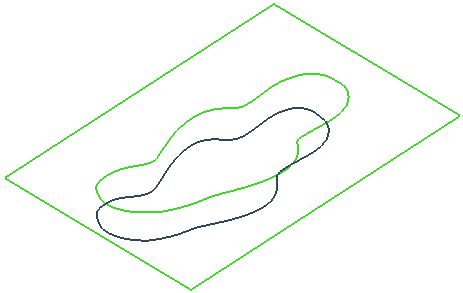

2. Удалите два внешних контура, выбрав их и нажав на клавишу Del.



3. Создайте траекторию Выборка 3D модели в пределах этой границы.

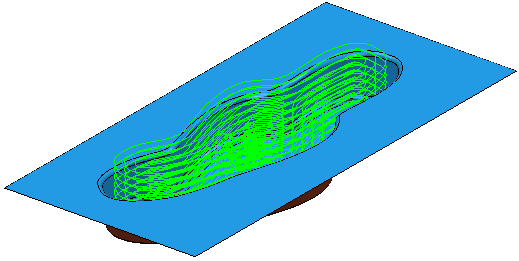

4. Вы увидите, что обрабатывается только матрица.



   Переходы также находятся внутри границы. Границы ограничивают центр инструмента. Если вы создадите другую траекторию с другим инструментом, то нужно будет создать новую границу, если только вы не используете параметр «Ограничить» > «Периферия инструмента» в диалоговом окне Выборка. Эта опция позволяет создавать одну границу и использовать её для всех инструментов.

Использование этого приема позволяет удерживать инструмент внутри заданной области при движениях подхода и при резании.

1. Создайте Границу по заготовке.



2. Выберите вкладку «Граница» > панель «Правка» > «Редактор кривых», чтобы открыть вкладку Редактор кривых.
3. Выберите вкладку «Правка» > панель «Правка» > «Трансформация» > «Смещение», чтобы открыть панель инструментов Смещение.
4. На панели инструментов Смещение:
   1. Во всплывающем меню Тип смещения нажмите кнопку 2D круглые.
   2. Введите Расстояние - 10.

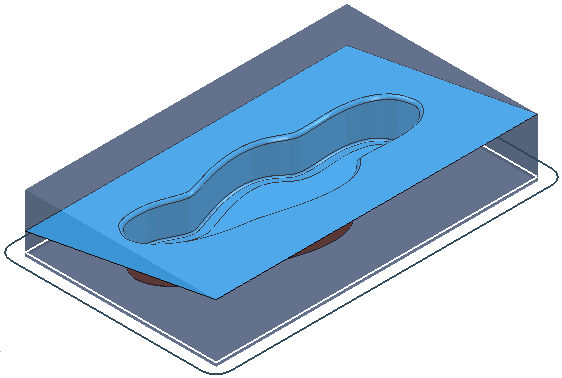

   Граница смещается на 10 мм.

5. Теперь можно создать траектории выборки с использованием этой границы, где траектория и все перемещения подходов находятся внутри границы.
