Комбинированная симуляция

В этом примере рассмотрено, как комбинировать разные режимы симуляции.

1. Щелкните вкладку «Симуляция» и выберите траекторию или NC-файл, для которых нужно выполнить моделирование, на панели «Путь симуляции» > список «Объект».
2. Выберите инструмент, который нужно смоделировать, на панели «Путь симуляции» > список «Инструмент».

   Опция Инструмент позволяет выполнять симуляцию инструментом, отличным от того, который использовался для создания траектории. Например, кромка этого инструмента может быть точно такой же, как у инструмента, используемого для создания исходной траектории, но у него будут заданы хвостовик и патрон.

3. Выберите вкладку «Симуляция» > панель ViewMill > «Выкл», чтобы активировать ViewMill и показать закрашенную заготовку в графическом окне.
4. Выберите вкладку «Симуляция» > панель ViewMill > «Действие» > «Вращающийся».
5. Выберите вкладку «Станок» > панель «Файл» > «Импорт» и выберите станок для загрузки.

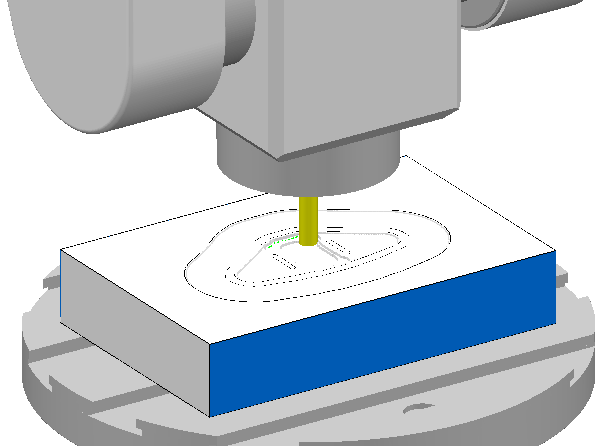

6. Выберите вкладку «Симуляция» > панель «Элементы управления симуляцией» > «Проиграть» > «Воспроизвести до конца», чтобы запустить моделирование.
