Пример границы точки контакта

В этом примере используется модель 5_axis_Test_top.dgk из папки Examples.

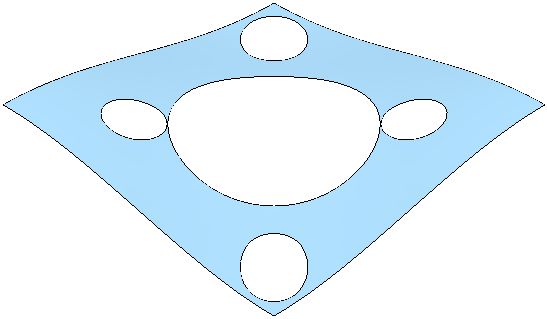

1. Выберите поверхность.



2. В контекстном меню ветви Границы выберите «Создать границу > «Точка контакта.

   Откроется диалог Граница контакта.

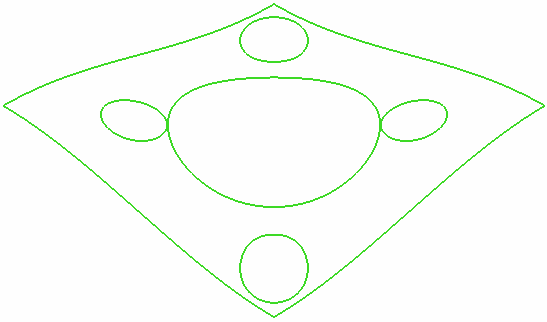

3. Нажмите кнопку Модель, чтобы создать границу точки контакта для выбранных поверхностей.



   Эта граница не зависит от инструмента. Граница, зависящая от инструмента, вычисляется автоматически при создании траектории.

4. Нажмите Принять, чтобы закрыть диалог.
5. Создайте заготовку по габаритам модели и сферическую фрезу (диаметром 20 мм).

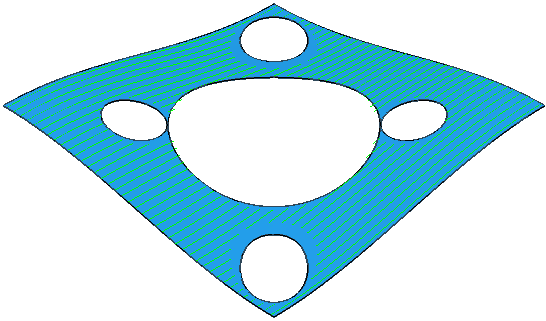

6. Создайте траекторию Чистовая растром с помощью Границы точки контакта. Граница точки контакта конвертируется в реальную границу, необходимую для сферической фрезы диаметром 20 мм:

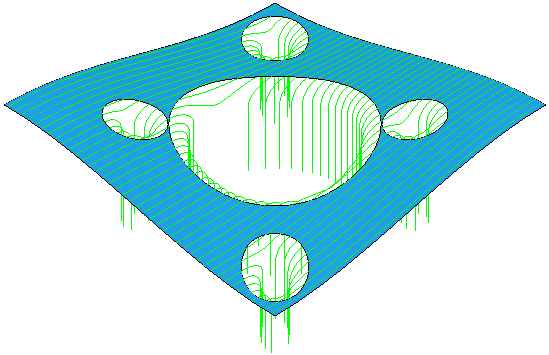

   Если вы использовали Границу по выбранной поверхности, вы должны увидеть следующий результат:



   Видно, что фреза обкатывает внутренние кромки, в то время как использование Границы контакта предотвращает появление такого эффекта.

Граница контакта также хорошо работает при выборе нескольких поверхностей или поверхностей, которые имеют две совпадающие стороны (такие как цилиндр).

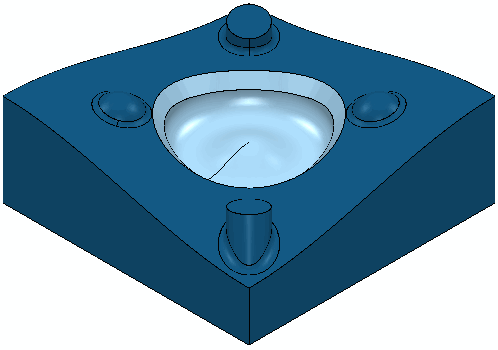

1. Выберите матрицу модели 5_axis_Test.dgk



2. Создайте границу Точки контакта (выполнив шаги 2-4).
