Диалог Трансформация модели

Используйте диалог Трансформация модели, чтобы перемещать, поворачивать, масштабировать или зеркально отражать модель. Он доступен из меню отдельной модели «Правка» > «Трансформация».

Модель — Выберите модель для трансформации.

Активная ЛСК — Выберите ЛСК, используемую для трансформации.

Переместить — Используйте эти опции для перемещения модели вдоль указанной оси на выбранное расстояние. Введите значение в поле Расстояние и нажмите одну из кнопок , или , чтобы переместить модель на заданное расстояние в направлении выбранной оси.

Это изменит это:

на это:

В примере выше траектория перемещена по на Расстояние в 200 мм. Перемещение выполняется относительно начала локальной системы координат, используемой для создания исходной траектории.

Повернуть — Используйте эти опции, чтобы поворачивать модель на заданный угол вокруг выбранной оси. Введите значение поворота в поле Угол и нажмите на кнопку , или , чтобы повернуть модель вокруг выбранной оси.

Это изменит это:

на это:

В примере выше траектория повернута вокруг на угол, равный 20. Поворот выполняется относительно начала локальной системы координат, используемой для создания исходной модели.

Масштабировать — Используйте эти опции для масштабирования модели относительно указанной оси на указанный коэффициент. Введите значение в поле Угол и нажмите на кнопку , или , чтобы масштабировать модель относительно выбранной оси.

Масштабирование выполняется вокруг активной ЛСК. Если нет активной ЛСК, масштабирование выполняется относительно соответствующей оси глобальной системы координат.

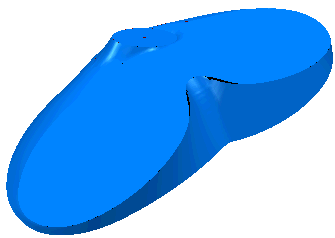

Масштабирование модели по с Масштабом, равным 2, изменит это:

на это:

Отразить — Нажмите на эту опцию, чтобы зеркально отразить выбранную модель вдоль выбранной основной плоскости активной ЛСК. Если нет активной ЛСК, то модель отражается относительно соответствующей плоскости глобальной системы координат.

Зеркальное отражение модели относительно изменит это:

на это:

Прим.: Нажмите , или , чтобы зеркально отразить модель и развернуть все поверхности.

Перенести в локальную СК — Нажмите, чтобы переместить модель таким образом, чтобы она располагалась в том же месте относительно активной ЛСК, как это было относительно глобальной СК.

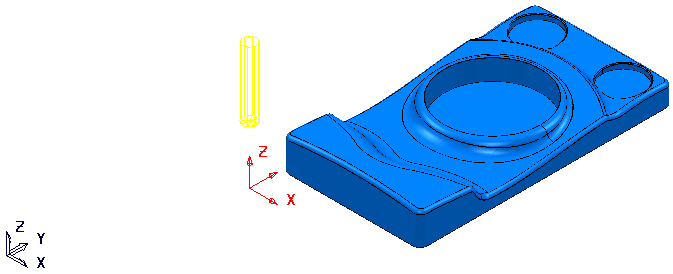

Это изменит это:

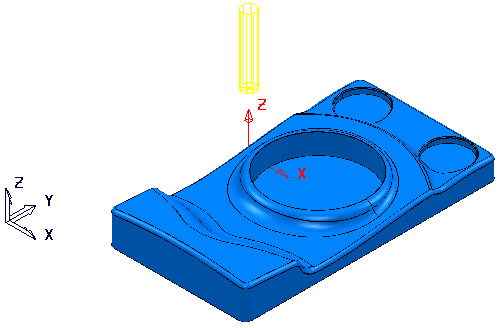

на это:

Перенести в глобальную СК — Нажмите, чтобы переместить модель таким образом, чтобы она располагалась в том же месте относительно глобальной СК, как это было относительно активной ЛСК.

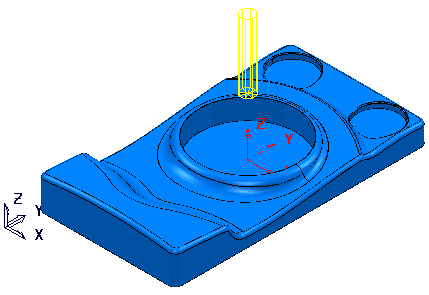

Это изменит это:

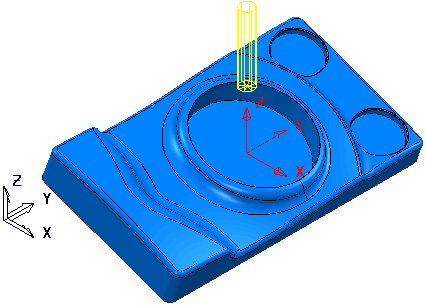

на это:

Локальная СК расположена в середине детали, а глобальная - на углу.
